工場や倉庫での荷物の搬送をよりスムーズにしてくれるクレーンの一つに「テルハ」があります。

この記事では、テルハクレーンの基本的な仕組みや構造に加え、選定時に押さえておきたい寸法や注意点について、わかりやすく整理してご紹介します。これから導入を検討されている方や、クレーンへの理解を深めたい方は、ぜひ参考にしてください。

テルハの定義

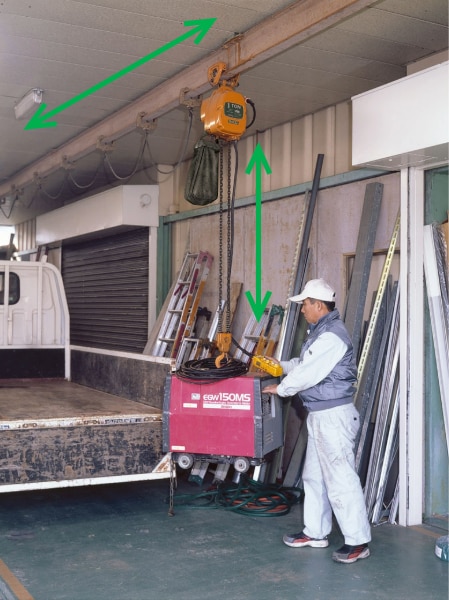

テルハとは、荷の上げ下げと横行レールに沿った移動のみを行うクレーンです。

工場建屋や倉庫などの天井に取付けられたＩ形鋼の下面に、電気ホイストまたは電動チェーンブロックをつり下げた簡単な構造で、「モノレール」の他「テルハクレーン」「テルハレール」「モノレールホイスト」とも呼ばれます。

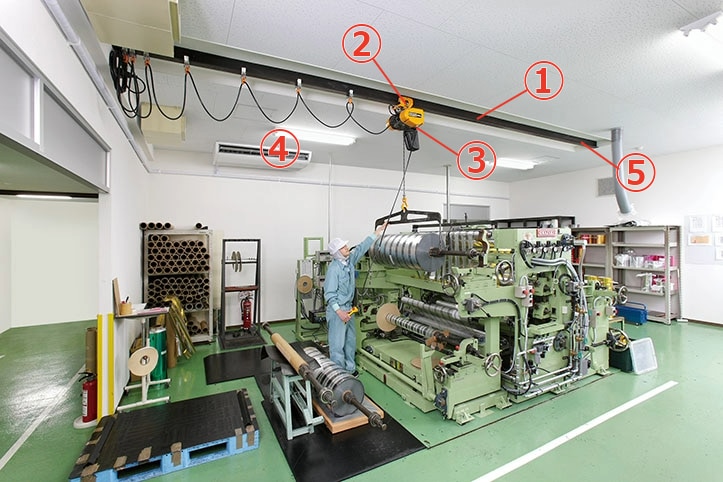

テルハの構造

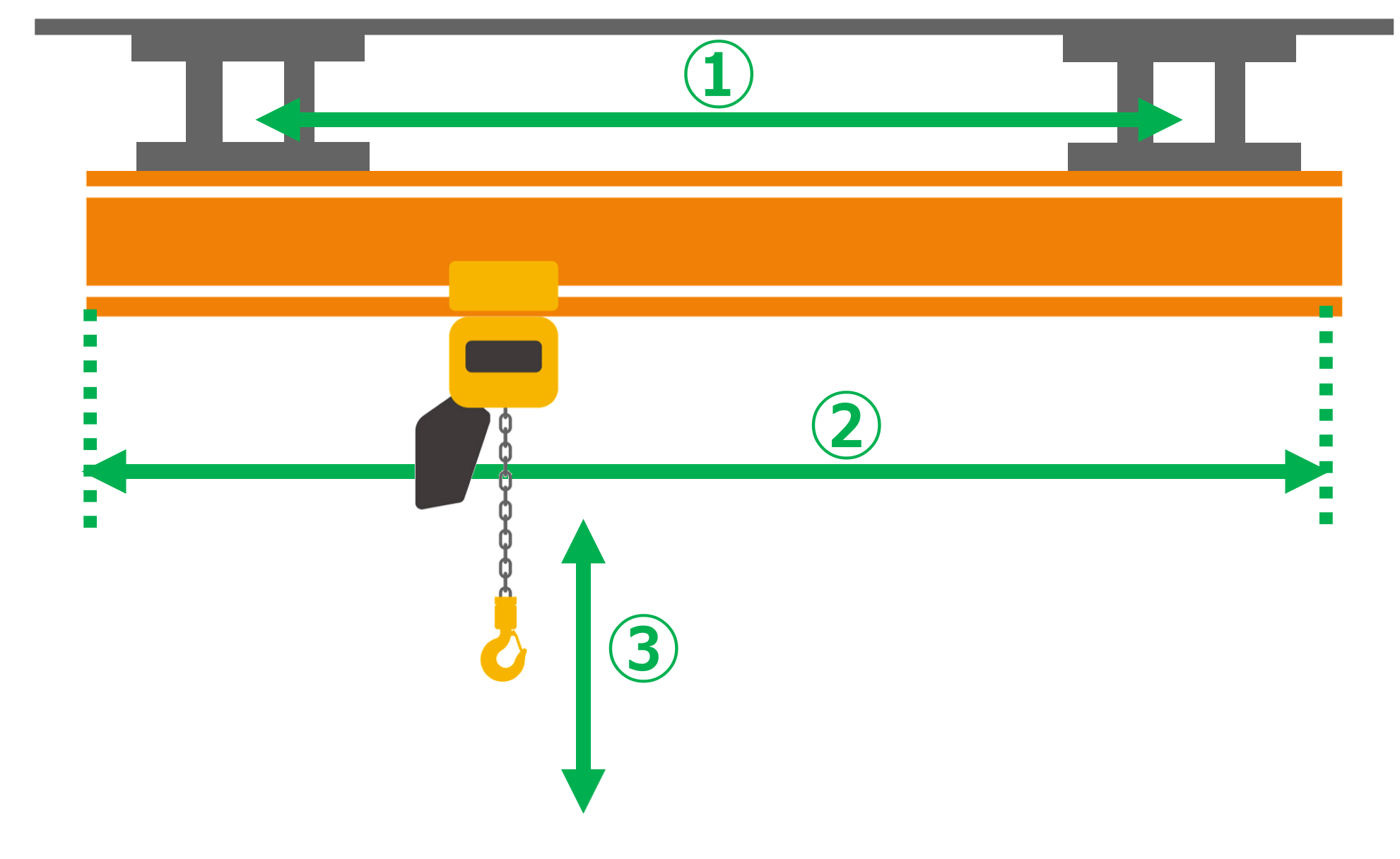

テルハの選定にあたって確認すべき寸法

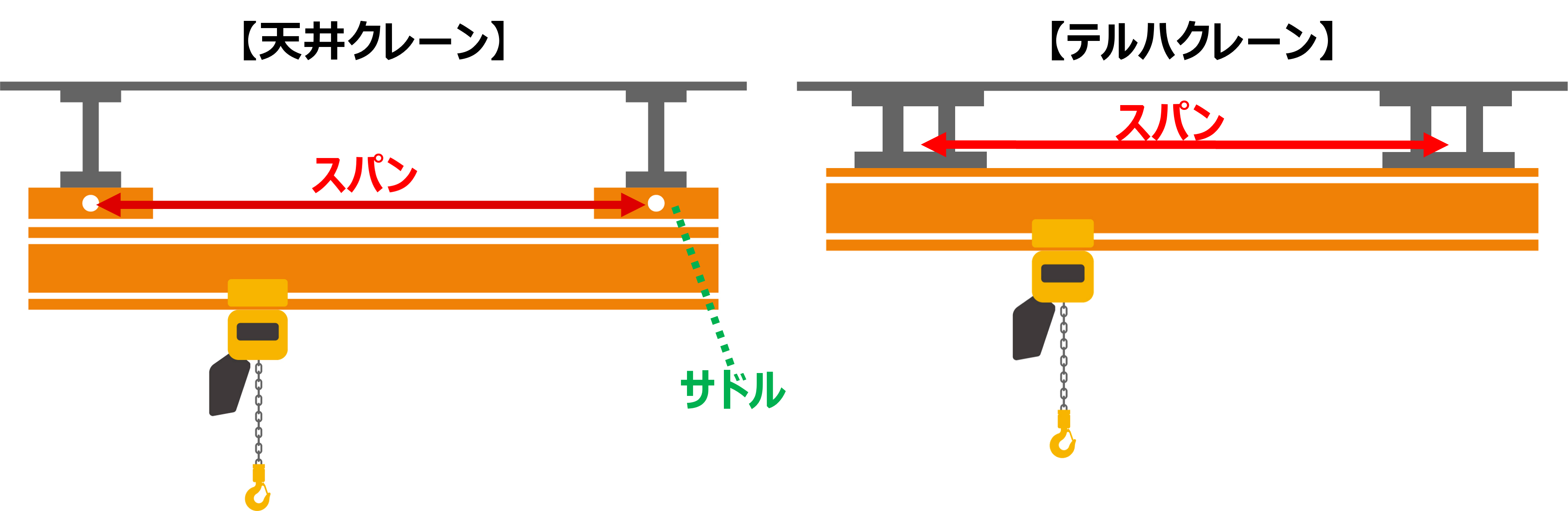

豆知識：天井クレーンとテルハにおけるスパンの違い

一般的に、天井クレーンの場合は、「走行レールの中心から中心の水平距離」を表します。
参考記事：天井クレーンの「スパン」とは？天井クレーン基本用語を丁寧に解説！

どちらもレールを支える支持点の距離である点は同じですが、天井クレーンとテルハでは用語の使われ方が若干異なります。

テルハの選定にあたっての注意点

曲線レールを使用する場合の注意点

テルハクレーンのレールが曲線部を含む場合、レールを走るトロリが曲線の角度に対応しているのか確認しましょう。

ホイストメーカのカタログに「最小回転半径」が記載されていますので、その半径よりレールの曲線角度が大きいことを確認しましょう。

また、曲線レールの場合は直線レールと比較して、給電ケーブルやツリテが変わる可能性がございますので、お問合せください。

実例写真：曲線レール対応テルハクレーン

クレーン法規の適用について

テルハもクレーンの一種ですので、以下３点すべてを満たす場合、設置にあたっては設置報告書や設置届といった法規的な手続きが必要となります。

1. 動力を用いた巻上げ機を使用している
   例）電気チェーンブロック、電気ホイスト、電動バランサー、エアホイストなど
2. 巻上げ機が水平移動する
3. つり上げ荷重が0.5ｔ以上である

クレーンの設置に関する法規はこちらの記事で紹介していますので、詳しくはこちらをご覧ください。

参考記事：クレーンの設置報告書と設置届の違いとは？ | クレーン設置の法規を解説

法規上のクレーンの定義

クレーン等安全規則における、クレーンとは、次の2つの条件を満たす機械装置のうち、移動式クレーンおよびデリック以外のものと定められている。

• 荷を動力を用いてつり上げ(人力によるものは含まない)
• これを水平に運搬することを目的とする機械装置(人力によるものも含む)

出典：日本クレーン協会『クレーンの知識』

キトーの電気チェーンブロックの紹介

キトーの電気チェーンブロックは安全性・耐久性・操作性に優れており、テルハとしても幅広い分野で活躍しています。

また、手引き力が軽いライトクレーンのアルミレールをテルハの形で活用するのもおすすめです。

まとめ

テルハは、比較的シンプルな構造で効率的な搬送ができるクレーンです。一方で、レール全長やスパン、揚程、曲線レールへの対応可否など、事前に確認すべきポイントもあります。

また、条件によっては法規上の手続きが必要となるため、導入前の確認が重要です。

キトーでは、多様な電気チェーンブロックを取りそろえ、現場条件に応じた最適な提案が可能です。製品選定や搬送設備の導入でお悩みの際は、お気軽にご相談ください。
