シャックル

強度に優れたシャックルが、荷重をしっかり支えます。

特徴

全て型打ち鍛造なので、寸法の正確さに一貫性があり、疲労寿命がすぐれています。

焼き入れ・焼き戻し処理が施され、衝撃耐性および疲労耐性に優れています。

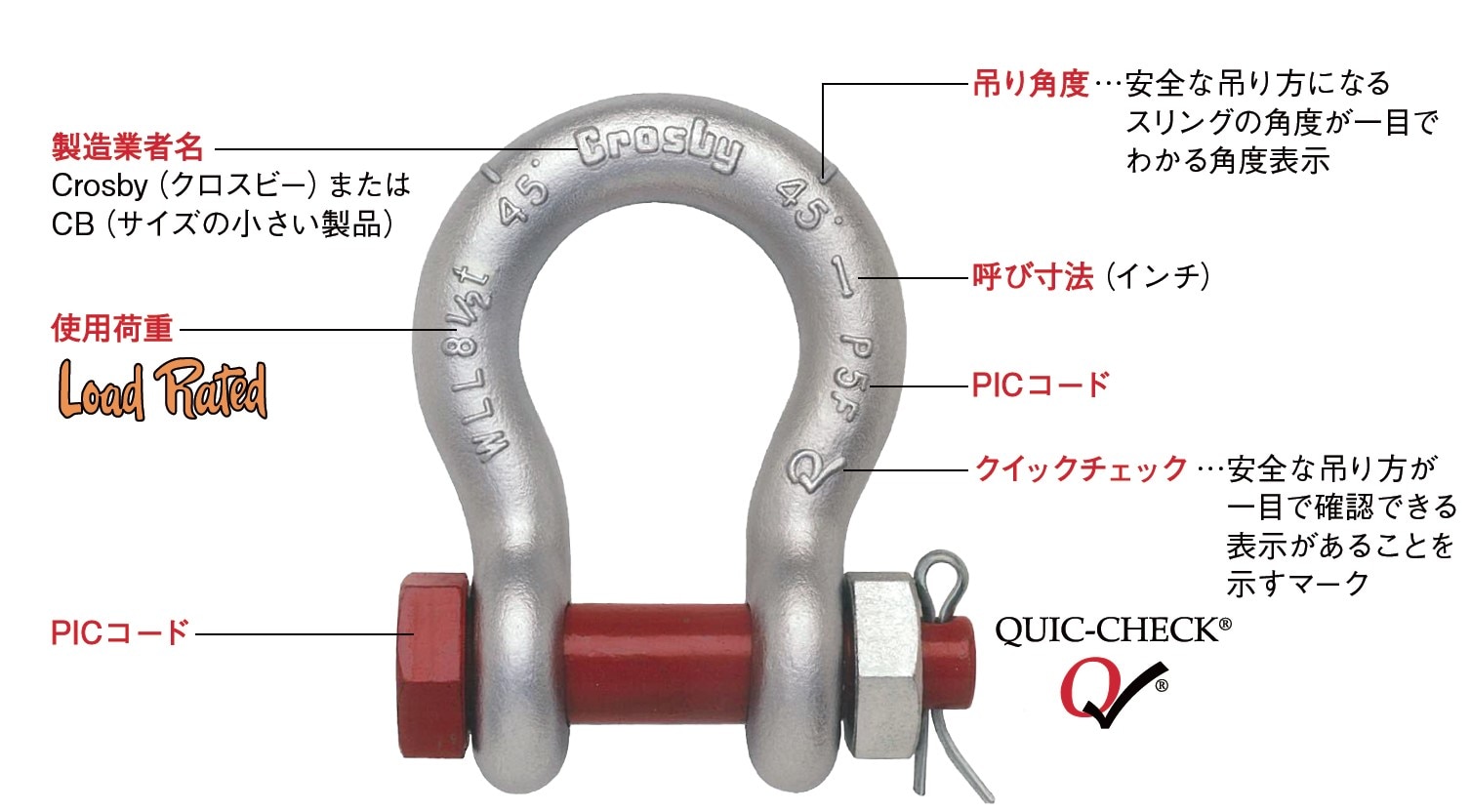

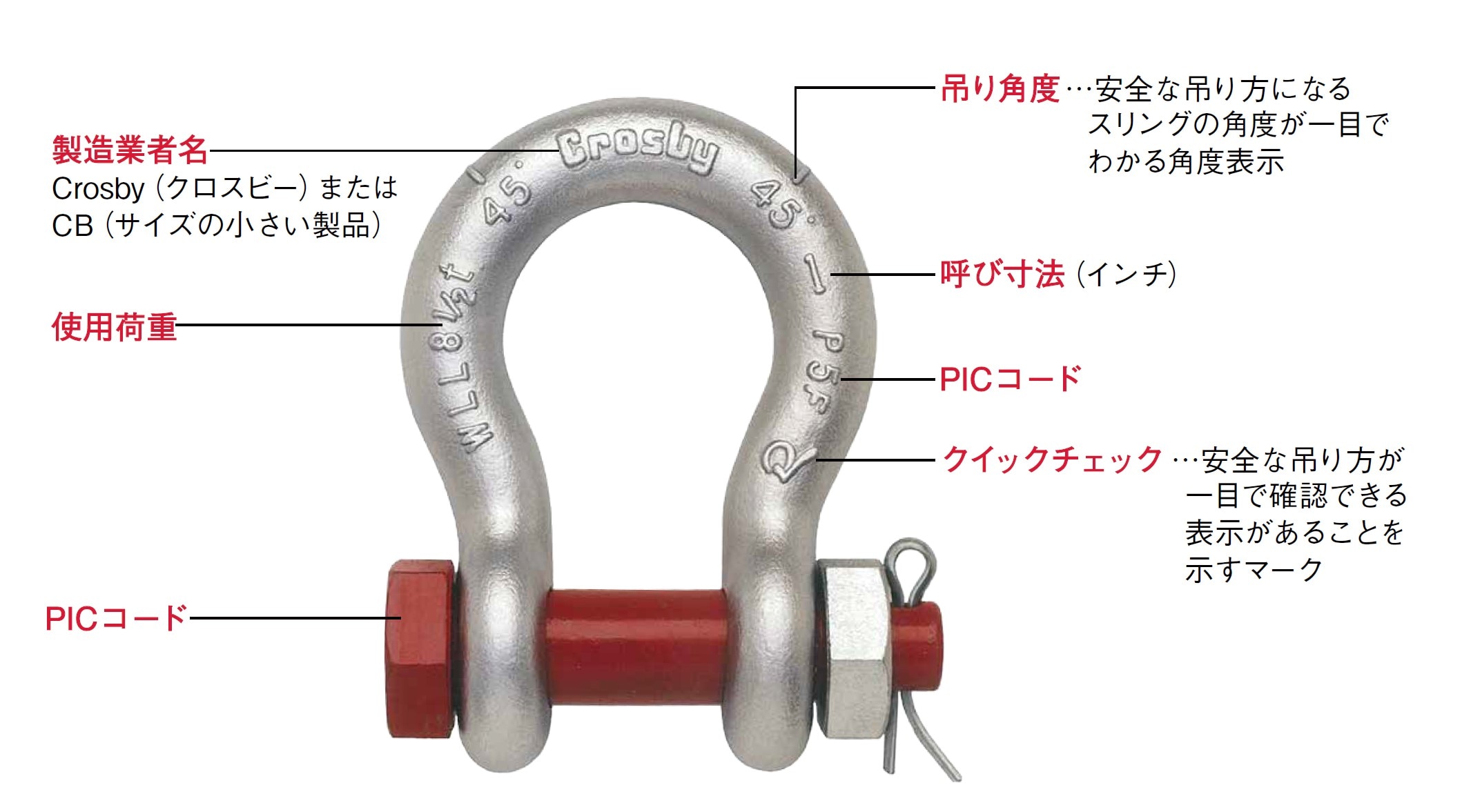

製品本体に、吊り角度・呼び寸法・クイックチェックが入っており便利です。

※一部、すべてが入っていない機種もございます

ラインナップ一覧

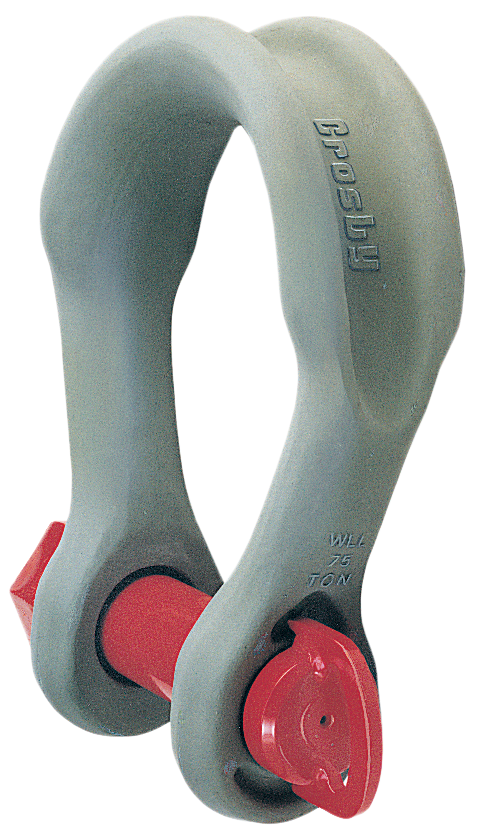

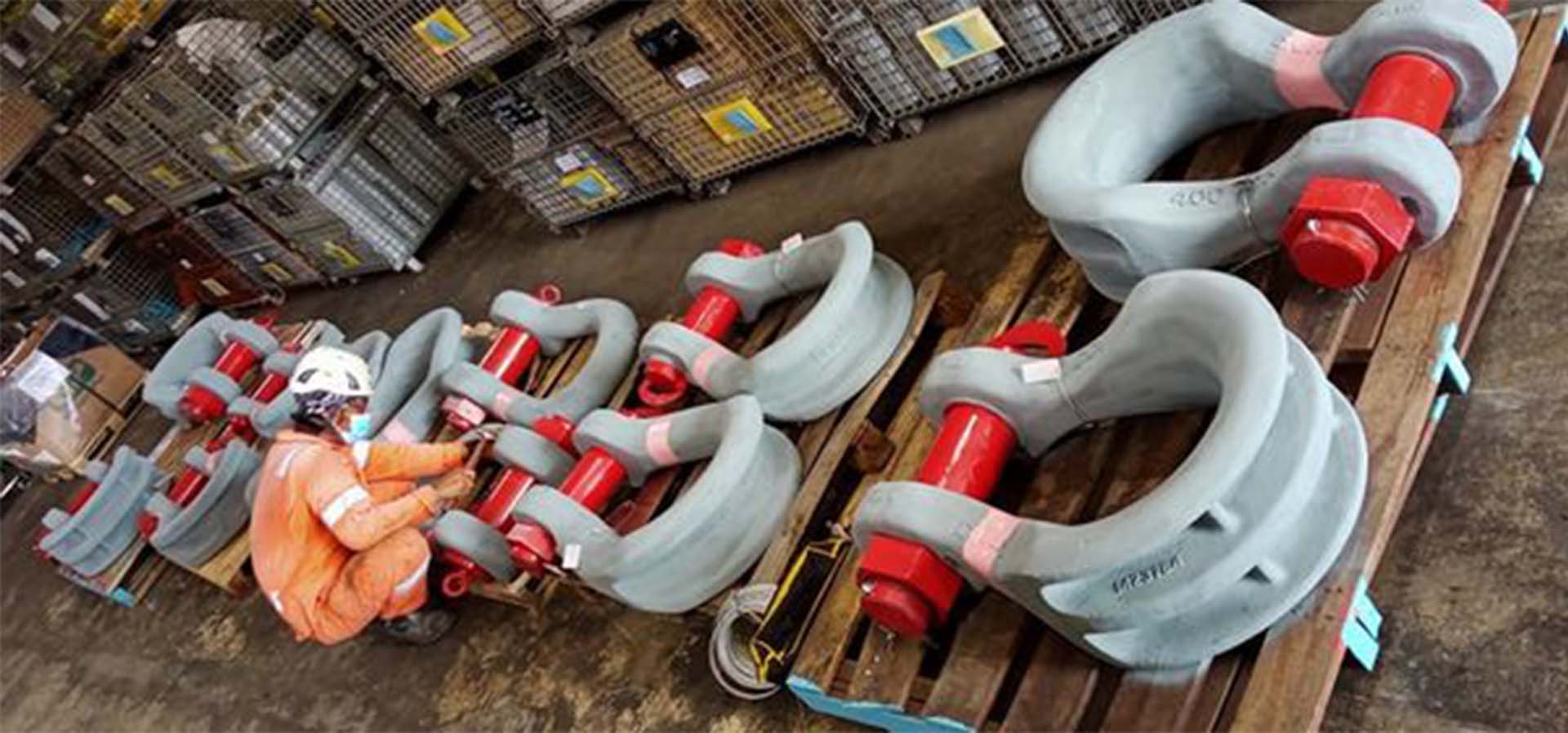

G-2160 ワイドボディシャックル

  • 使用荷重:7~2,000t
クラウン部を幅広にし、ワイヤロープや繊維スリングの寿命を延ばすために改良されたシャックルです。
  • 7~300tは鍛造合金鋼製品です。
  • 75~300tはイージーロックです。
  • 400~1550tは合金鋳鋼です。
  • 7~55tは溶融亜鉛メッキで、ピンは赤色塗装です。
  • 75t以上はクラウン部がダイメットコート、ピンはダイメットコート後に赤色塗装です。
  • 見積もり時のお申し出でアメリカ船級協会やロイド船級協会などの証明書発行が可能です。

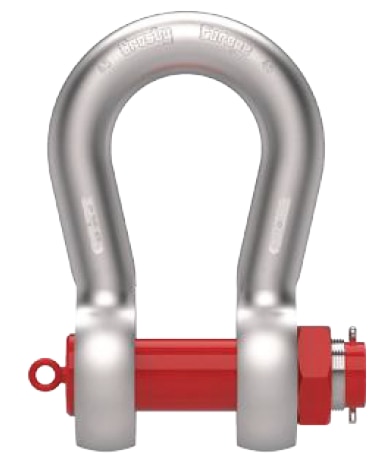

S-2135 ボルトナット・バウタイプシャックル

  • 使用荷重:85~400t
  • 吊り上げ使用荷重の2倍で個別に荷重試験済み。

  • EN 10204に準拠した材質検査証明書(タイプ3.1)付属。

  • DNV型式認証取得
    (DNVGL-ST-0377およびDNVGL-ST-0378)

  • 特注で最大1,500トンまで対応可能。

  • シャックル本体の刻印はクリアで長持ちし、識別が可能。

  • 業界で最も広い耳間開口部。

  • 米国連邦規格RR-C 271Fの性能要件を満たし、ASME B30.26の全要件を上回る。

スクリューピンシャックル

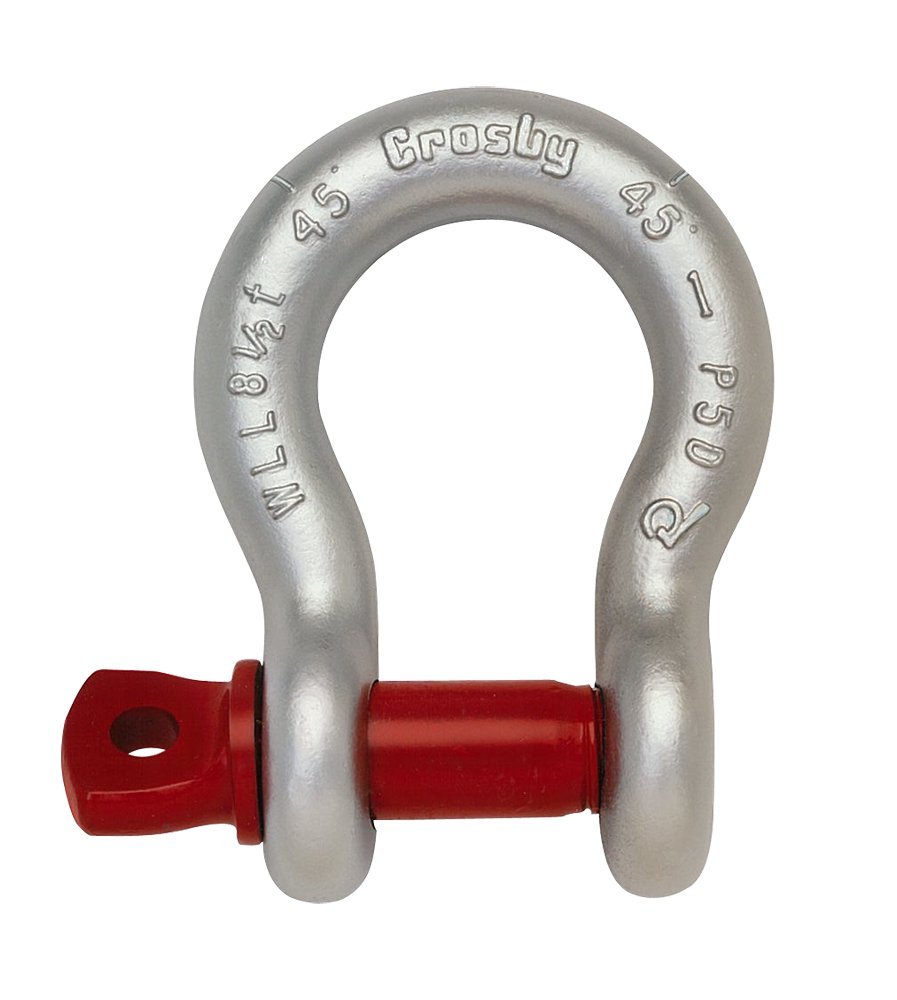

G-209 スクリューピン・
バウタイプシャックル
  • 使用荷重:0.33~55t

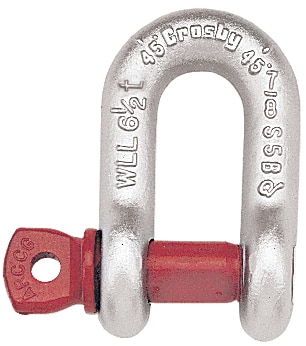

G-210 スクリューピン・
ストレートタイプシャックル
  • 使用荷重:0.5~55t

バウタイプシャックル

G-2130 ボルトナット・
バウタイプシャックル
  • 使用荷重:0.33~150t

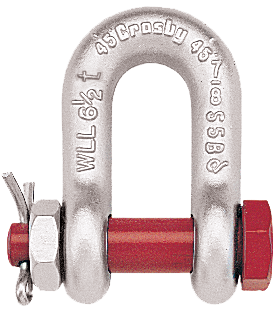

G-2150 ボルトナット・
ストレートタイプシャックル
  • 使用荷重:0.5~85t

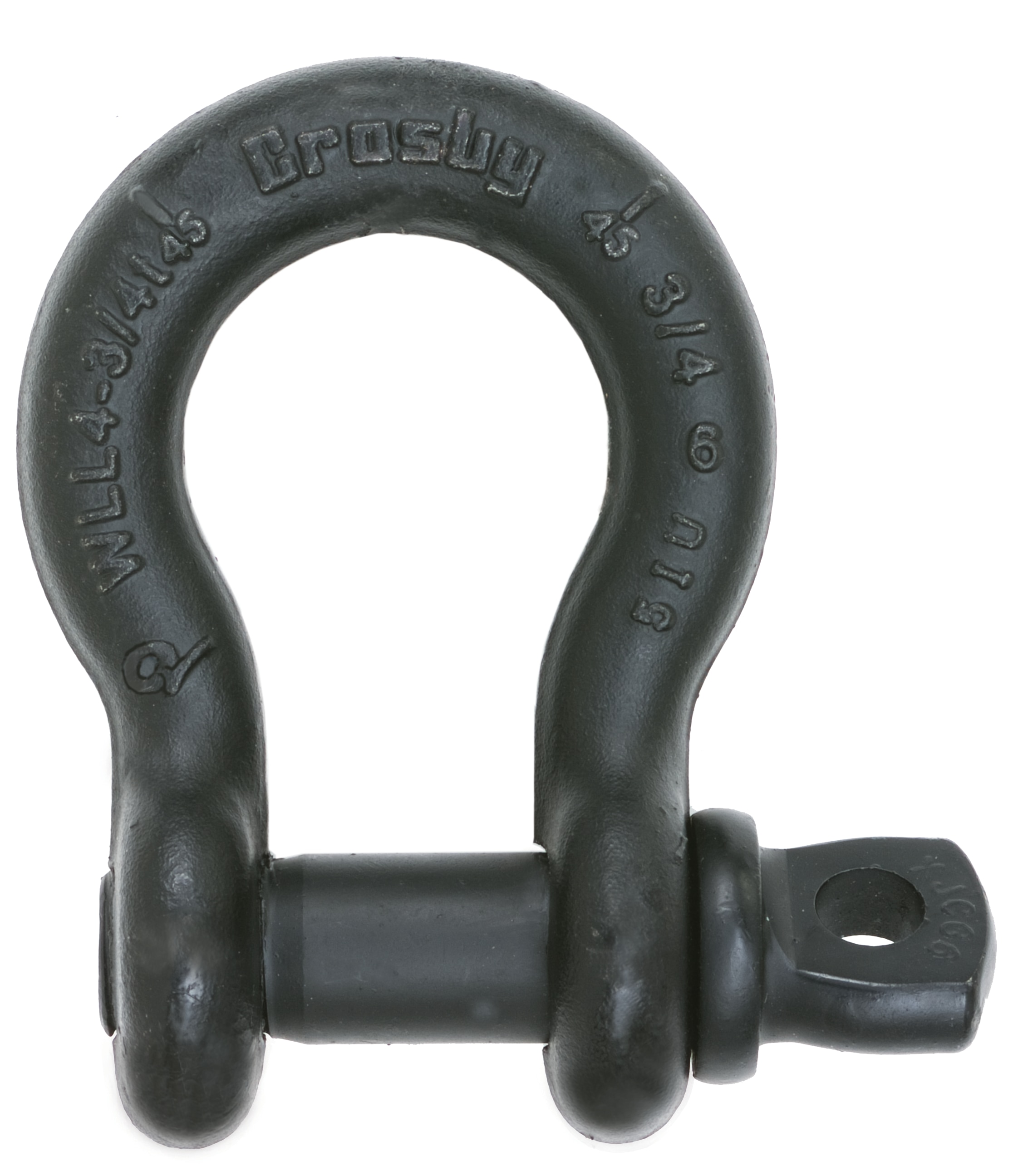

S-209T ステージ用シャックル

  • 使用荷重:1~4.75t
  • 名前の通り、舞台上のセットや照明の取付に最適です。
  • 黒色の焼付塗装で、つや消しを施しています。
  • 舞台裏では大活躍し、舞台上では目立ちません。
  • 他のシャックル同様に、小さなサイズで大きな使用荷重です

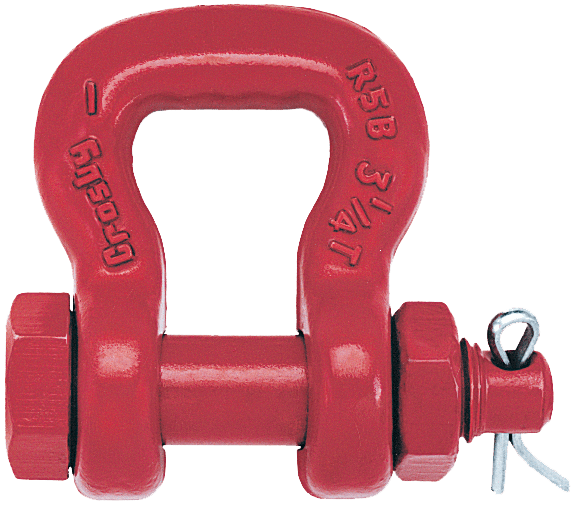

S-252 ボルトタイプ スリングシャックル

  • 使用荷重:3.25~50t
  • 合金鋼製品です。
  • 繊維スリングの為に作られたシャックルです。
  • クラウン部分とボルトを大きくすることで接地したスリングの摩耗を軽減します。
  • 従来のシャックルに比べ、繊維スリングの効率が上がり、使用荷重100%の効率が出ます。
