天井クレーンの「スパンと」は？天井クレーン基本用語を丁寧に解説！

天井クレーンは初めてでは聞きなれない用語が多数出てきます。
今回は、工場や倉庫でよく使用される「天井クレーン」に関するキーワードのひとつ、「スパン」についてやさしく解説していきます。

天井クレーンの前提知識を含めて解説しますので、クレーンとは何か知りたい人、クレーンを初めて選定する人はぜひご覧ください。

これを知らないと始まらない！クレーンの基本の「き」

天井クレーンの基本構造

建物の天井に設置して荷物を吊り上げて、上下左右前後に運搬する機械のことです。
大きく分けてクレーンは以下の構造で成り立っています。

荷の動きの解説

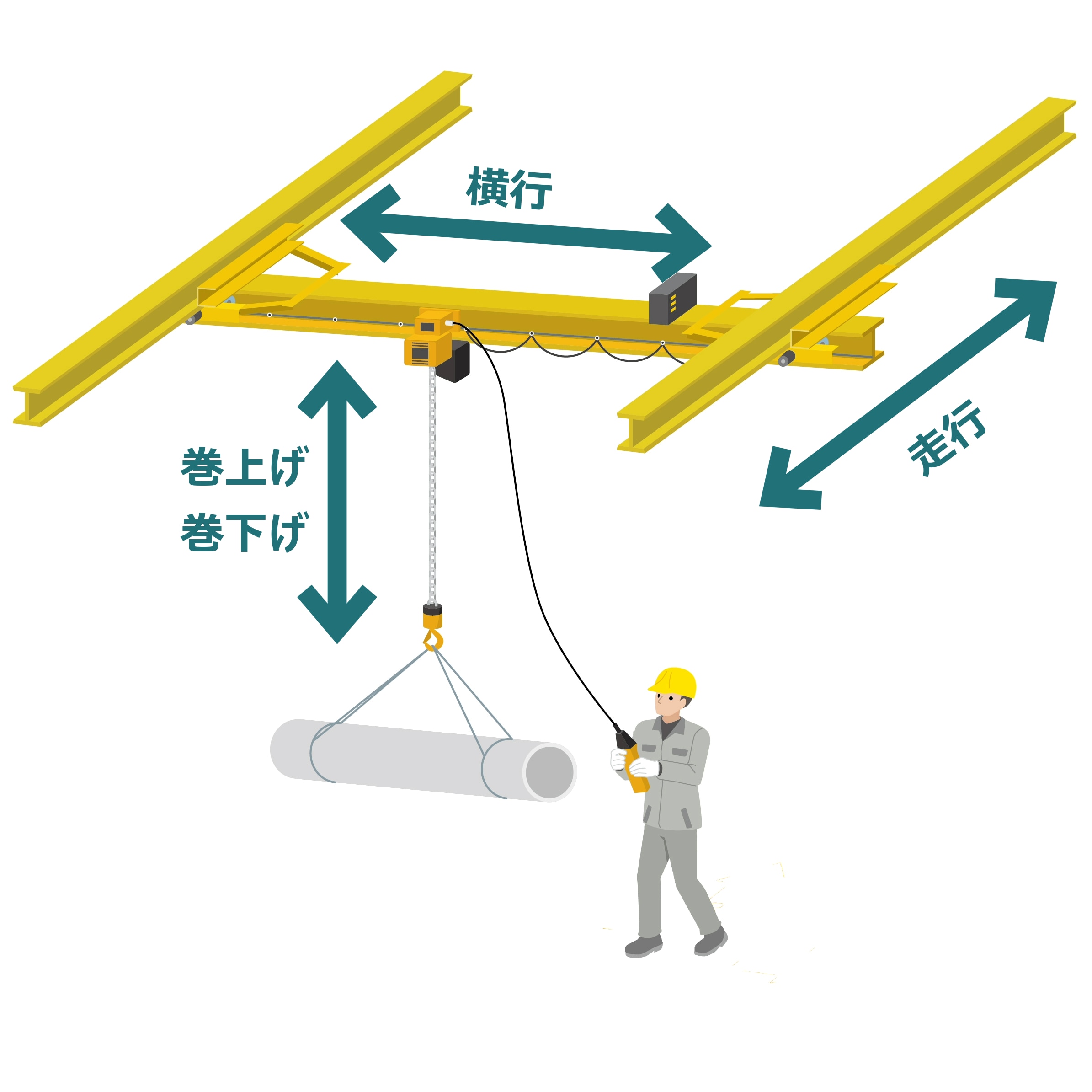

クレーンのガーダに沿ってトロリを移動させることを横⾏といいます。
一方、ランウェイに沿ってクレーン全体を移動させることを⾛⾏といい、
その運動⽅向は通常横⾏⽅向に直⾓です。

天井クレーンの選定に欠かせない「スパン」の解説

スパンの定義

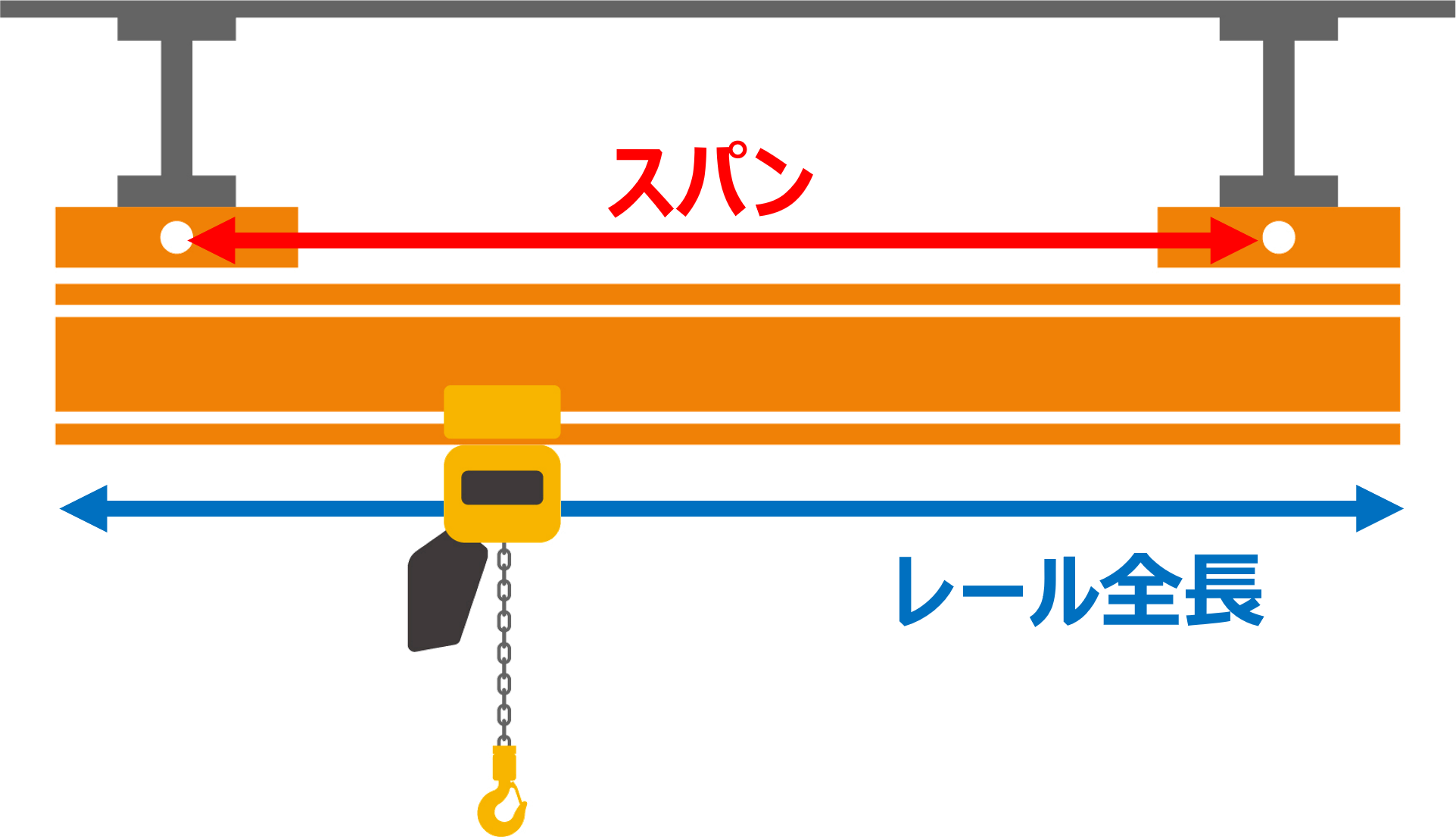

天井クレーンにおけるスパンとは、「走行レールの中心から中心の水平距離」を表します。

天井クレーンの場合、オーバーヘッドクレーンであってもローヘッド形クレーンであっても、
スパンの定義は同じです。
スパンは、レール全長とは異なりますのでご注意ください。

出典：JIS B 8801「天井クレーン」規格

スパンに関する豆知識

橋形クレーンのスパンとは・・・？

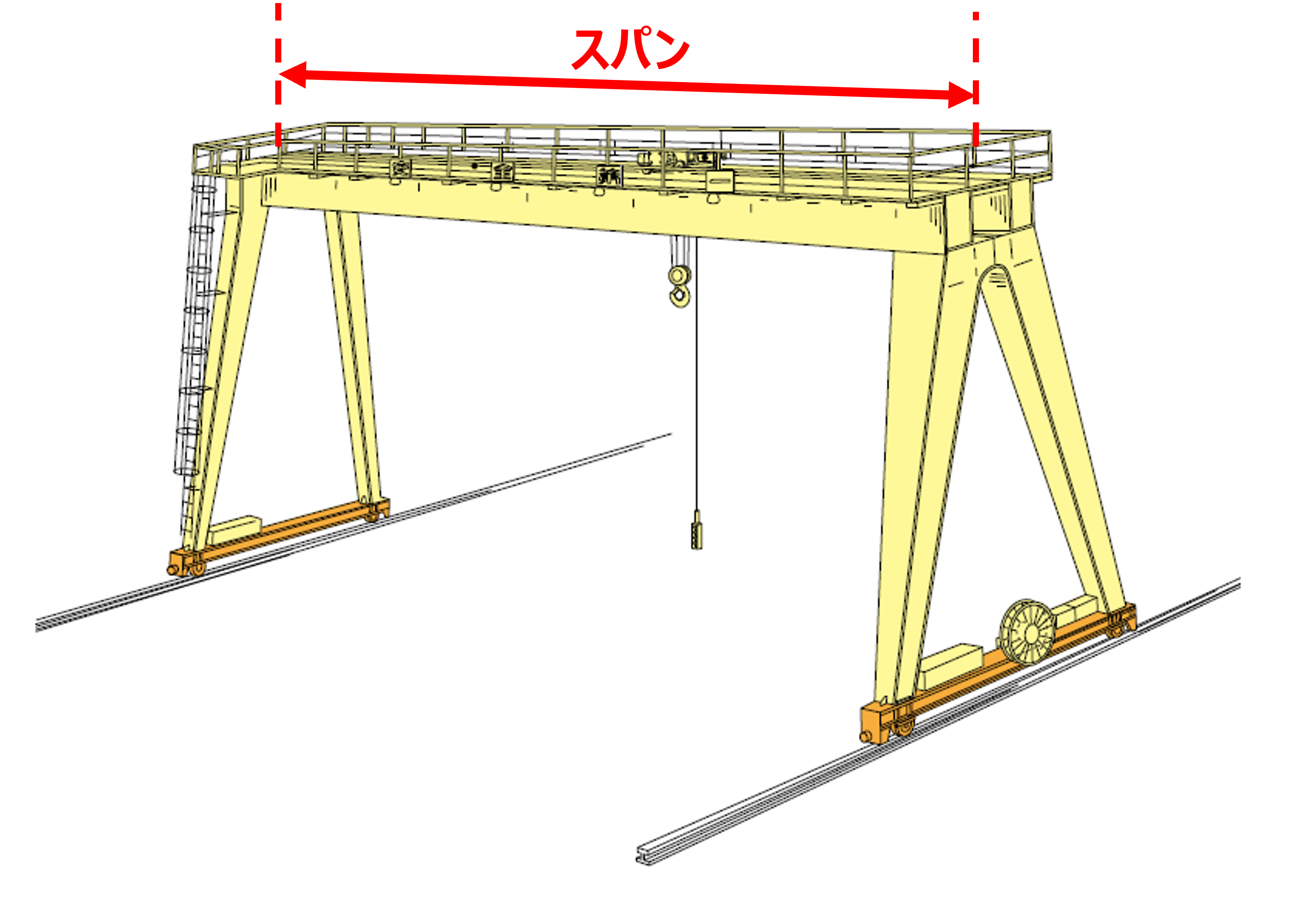

橋形クレーンの場合は、脚部間のレール中心距離がスパンとなります。

クレーンの選定のポイント

スパンの長さは、クレーンサドルの選定にあたって重要です。

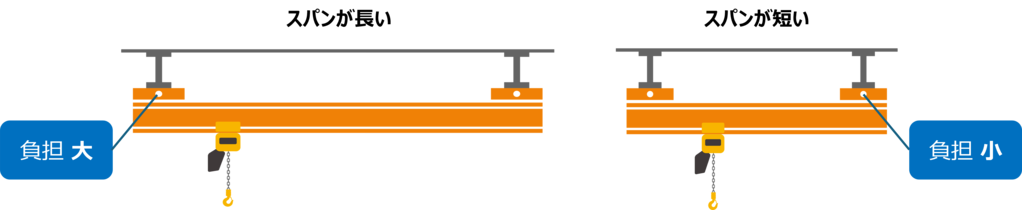

スパンが長いほど、クレーンサドルにかかる力も増えるためクレーンのサドルもより頑丈なものを選定する必要があります。クレーンサドルの諸元には、適用サドル長さの範囲が記載されておりますので、ご確認ください。

また、スパンが長いほどレールがたわみやすくなります。

スパンが長いクレーンが得意なのは？

オーバーヘッド形（トップランニングクレーン）は、ローヘッドタイプより容量・スパンが大きいものにも対応しています。
対してローヘッド形は設置高さを抑えたい場合に有利ですが、スパンや容量に制約があります。

天井クレーンの種類については以下資料を参照ください。
ブログ：天井クレーンの種類とは？ 設置のメリットや注意点も解説

まとめ
