大型機械の製造現場、発電所、データセンター建設などでは、10mを超える巻き上げや20tを超える荷物の運搬が必要になるケースもあり、カタログに諸元や仕様が掲載されているような標準的なチェーンブロックでは対応が難しいケースも多くあります。

キトーでは、数十kg程度の搬送から、数十トン規模の重量物搬送まで幅広いご相談を受けており、現場条件に合わせた大容量・長揚程の電気チェーンブロックの特注設計にも対応しています。

本記事では、定格荷重10t以上（※目安）の大容量チェーンブロックについて、

をまとめて解説します。

非常に重いもの、大型のもの、特殊な形状のものの運搬・設置でお悩みの方、
汎用のチェーンブロックでは足りない揚程・容量にどう対応すれば良いか検討中の方は必見です。

※本記事では、定格荷重10t以上のものを大容量チェーンブロックと扱いますが、メーカー仕様や現場条件によって異なります。

大容量・長揚程の電気チェーンブロックとは？

一般的な電気チェーンブロックは、定格荷重が10t未満、揚程も６ｍ程度の仕様が多く使用されていますが、キトーではお客様の現場環境、荷物の形状に沿った大容量のチェーンブロックの設計・製作も承ります。

同等容量の設備を電気チェーンブロック以外の方法で用意すること比較すると以下のようなメリットがあります。

大容量、長揚程のチェーンブロックに変更した際に、小容量タイプと比較して大きく変わる点は以下の通りです。

大容量に対応するためおのずと製品自体のサイズも大きくなり、質量も大きくなります。
また、巻上げ用のモータも複数搭載となる場合があります。

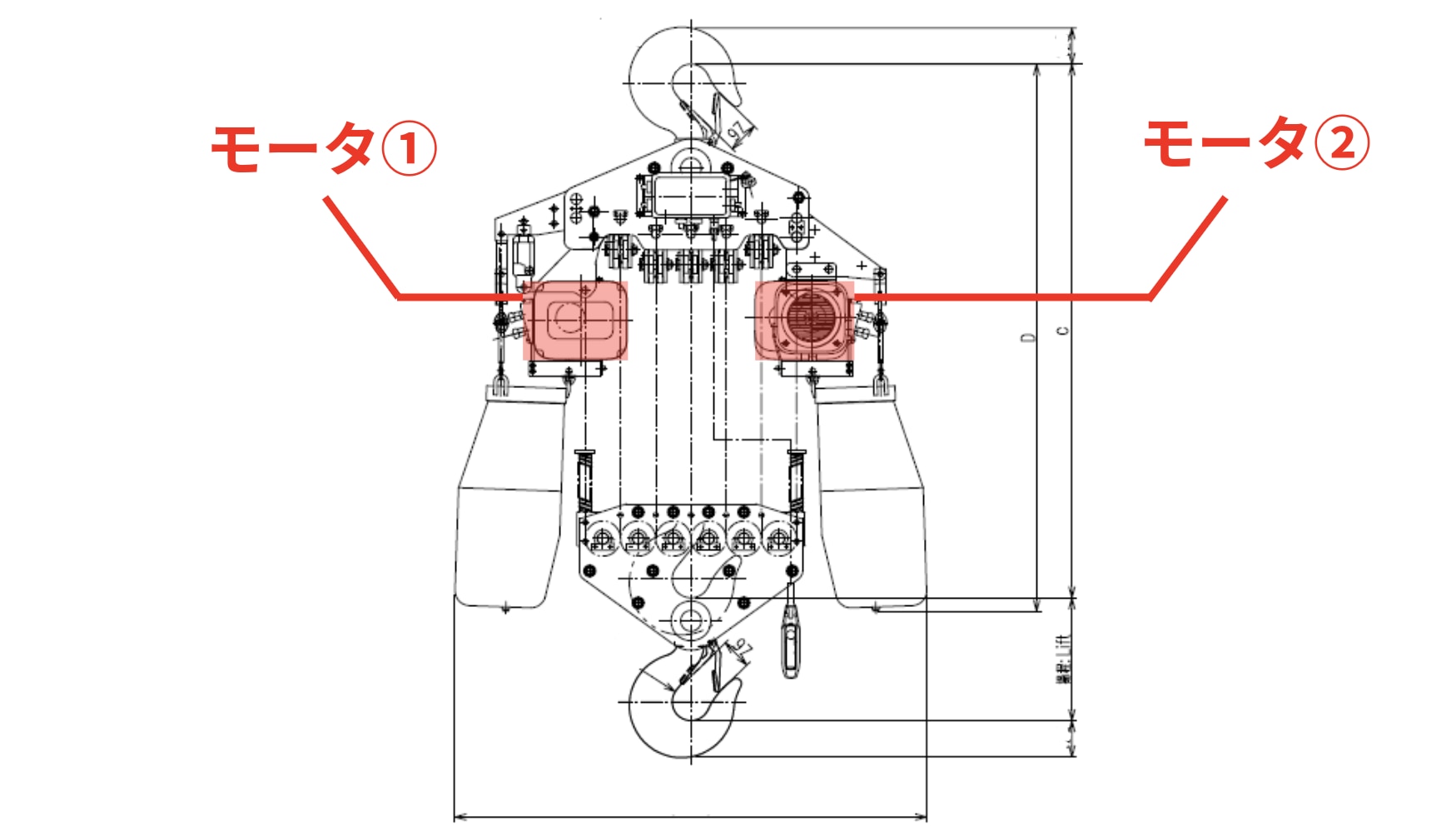

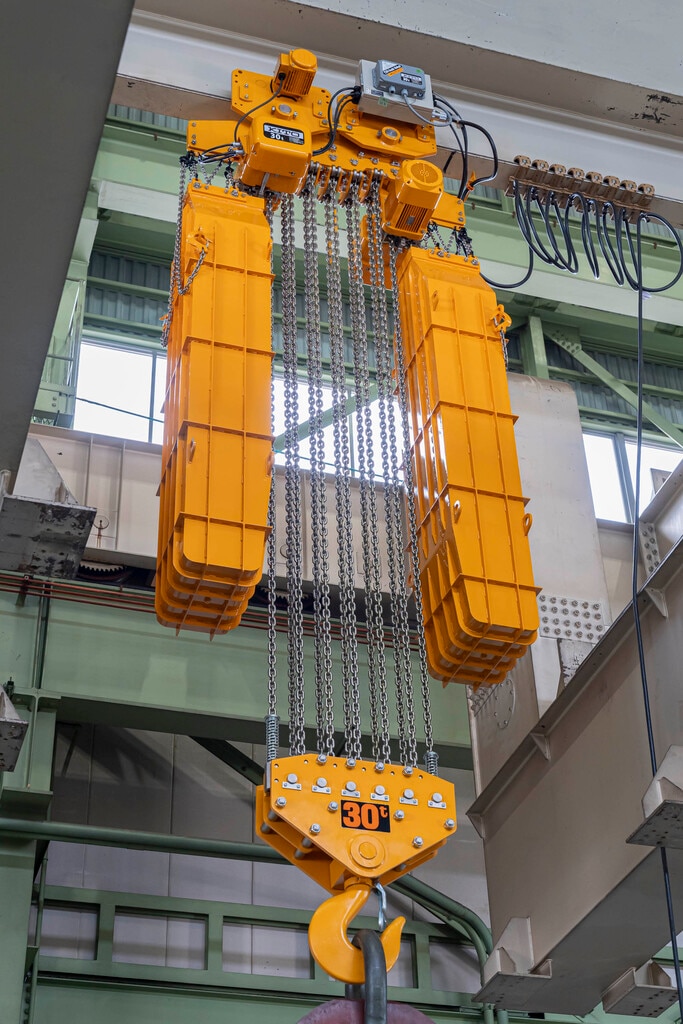

参考）30t電気チェーンブロックの参考図面↓↓

チェーンの掛け数とは、下フックを吊っているロードチェーンの本数です。
ロードチェーンの本数が増えると、ロードチェーン1本あたりにかかる重量が小さくなります。
そのため、チェーンの掛け数を増やして、大容量に対応しています。

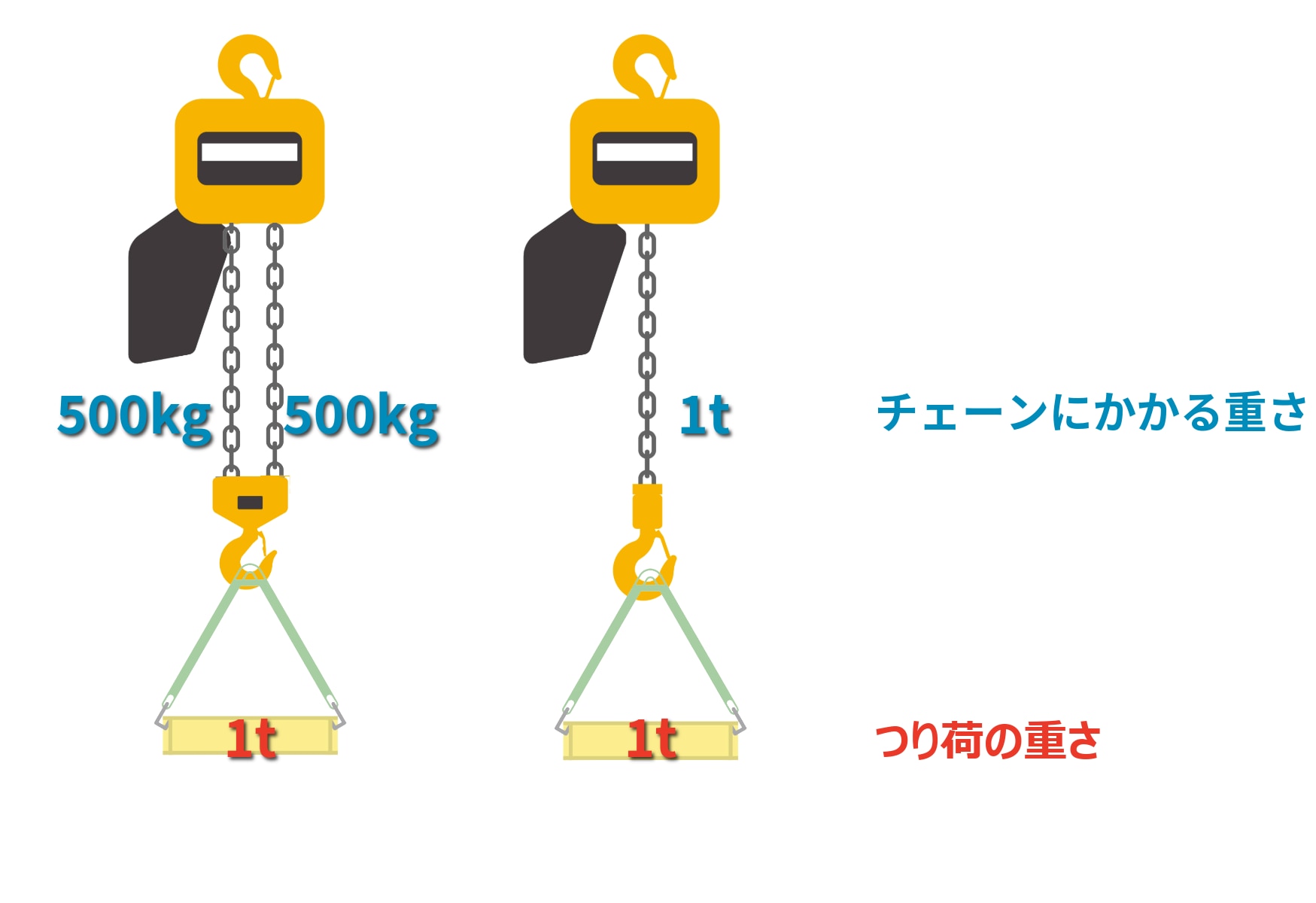

同じ重さのつり荷でも、
2本かけだとチェーン1本かかる重量は半分に！

チェーンの掛け数を増やすと、巻上げに必要な巻上げおよび下げに必要なチェーンの巻き取り量が増えるため、速度が遅くなる傾向があります。

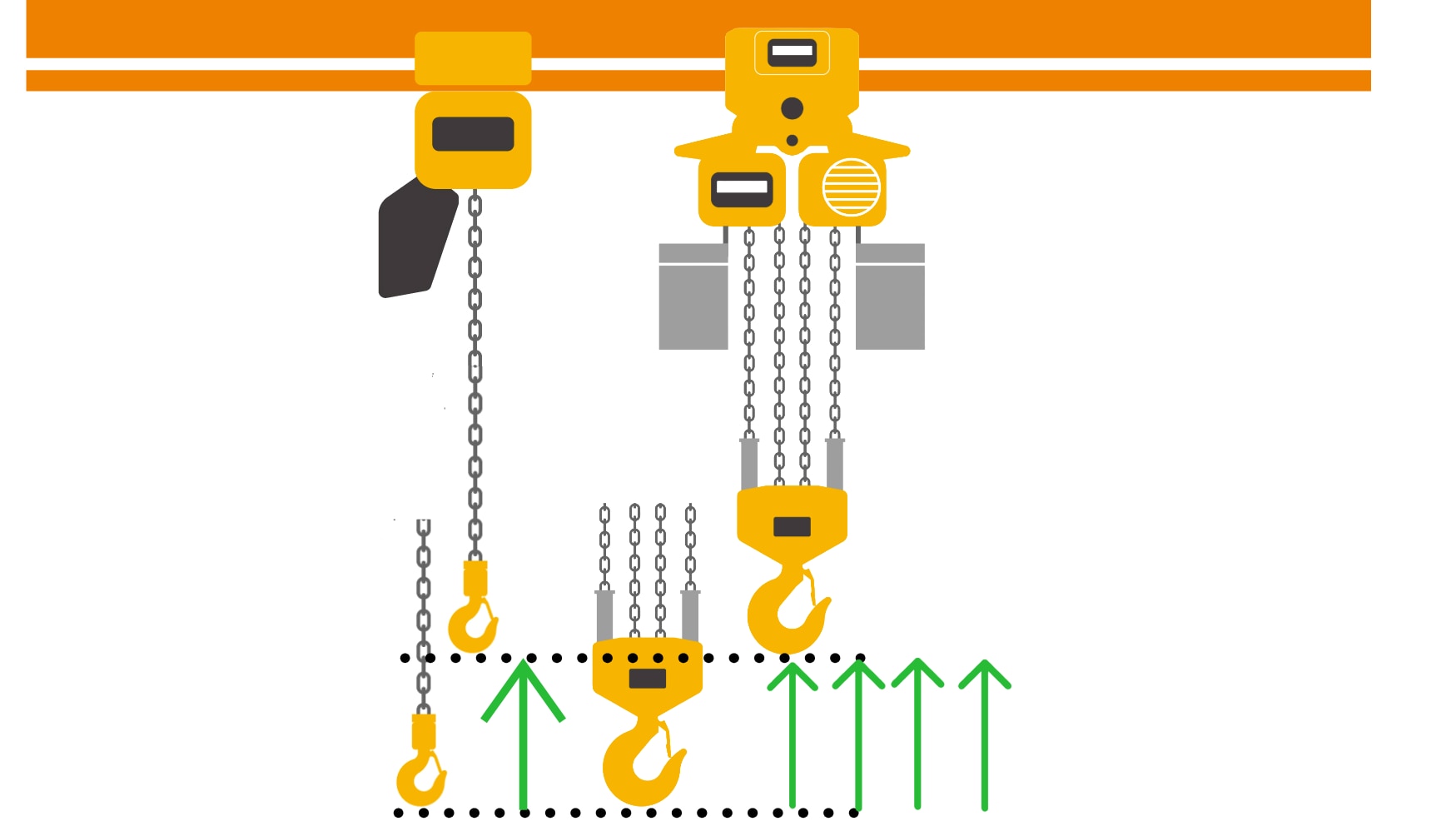

同じ距離を持ち上げるのに、
4本かけだと1本かけの4倍の距離を巻きあげる必要！

小容量のチェーンブロックの場合、揚程６ｍ程度ですと、プラスチックや布バケットが一般的です。

ただ、揚程が長くなる、または容量が大きくチェーンの掛け数が増えると、必要なロードチェーンが長くなり、鋼製バケットでの対応となります。

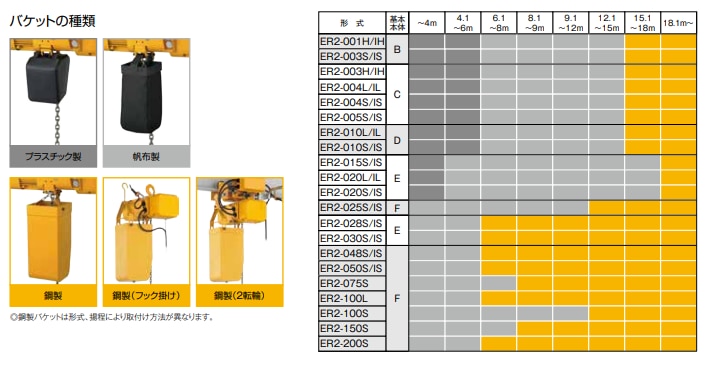

参考）キトーエクセルER2　標準バケット揚程表　ER2カタログ13ページ

標準仕様（1t）と大容量仕様（20t）では、構造・速度・質量にどのような違いが生まれるのか、一覧で比較します。
