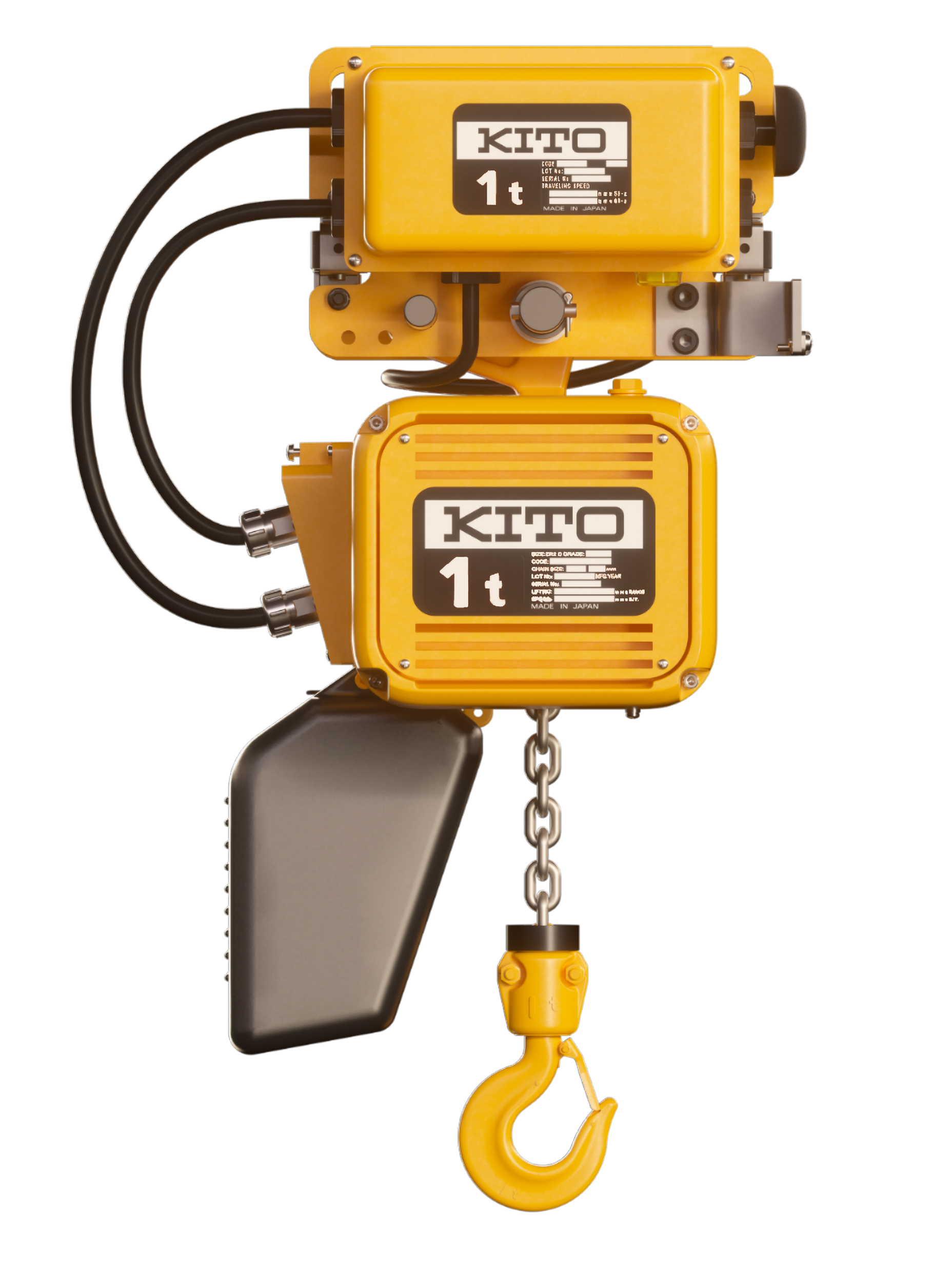

多機能×無線操作 電気チェーンブロック

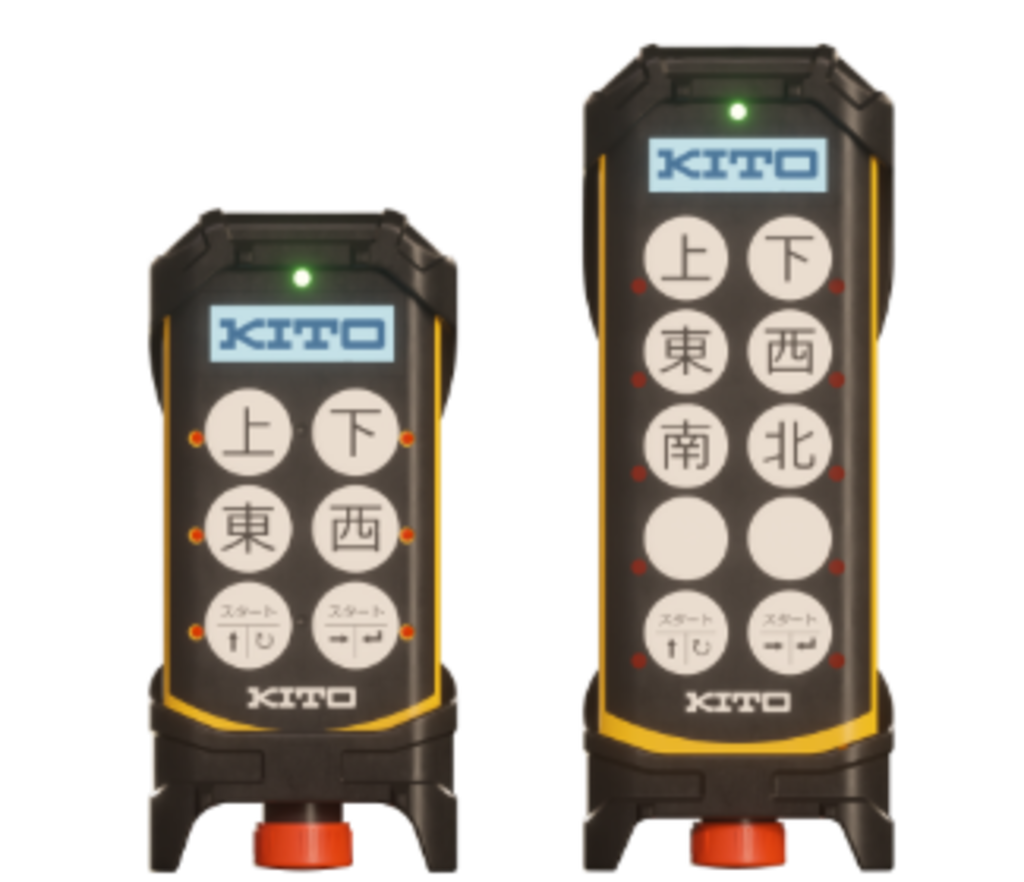

  • モニター付き無線送信機を標準装備
  • 手元で設定変更が可能
  • エラーや稼働状況を見える化

定格荷重

125㎏~5t

送信機ボタン点数

6点または10点

通信距離

100m(無障害状態)

無線局の種別

2.4GHz帯高度化小電力データ通信システム

送信機連続使用時間

47時間

安全カテゴリ(無線機)

PL d cat.3(EN ISO  13849-1)

ブザー音量

90db at 0.1m(70db at 1m)

製品詳細

特長

稼働状況やエラーを見える化

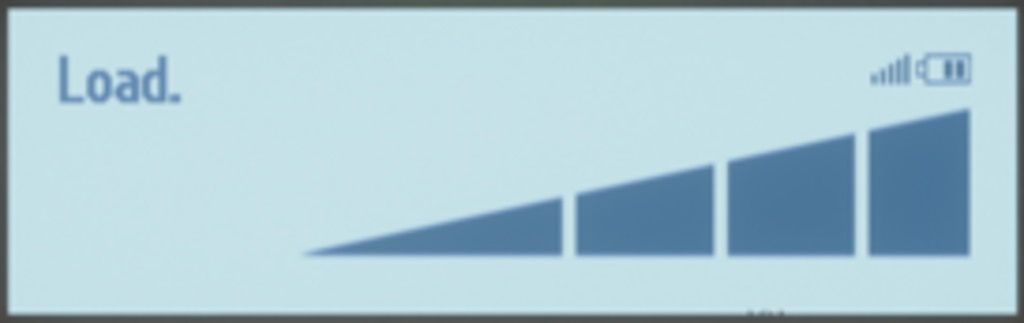

荷重レベル

 つり荷の重さを4段階で表示します。※目安の文字
軽~50% 中~63% 重~80% 超重 80%超え

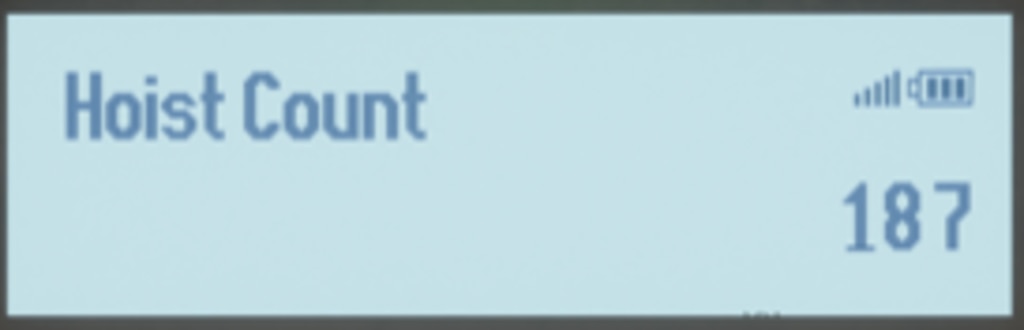

運転回数(CHメータ)

 運転回数が見えるため、点検時期の目安がわかります。

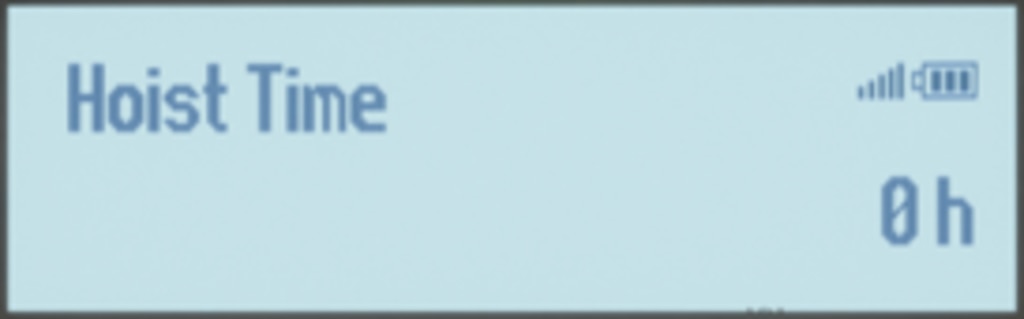

運転時間

運転時間が見えるため、点検時期の目安がわかります。

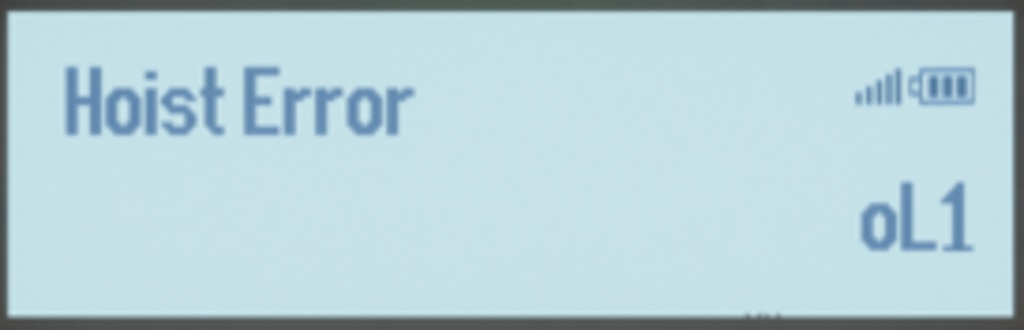

エラー内容

エラー発生時に、原因がわかりやすくなります。

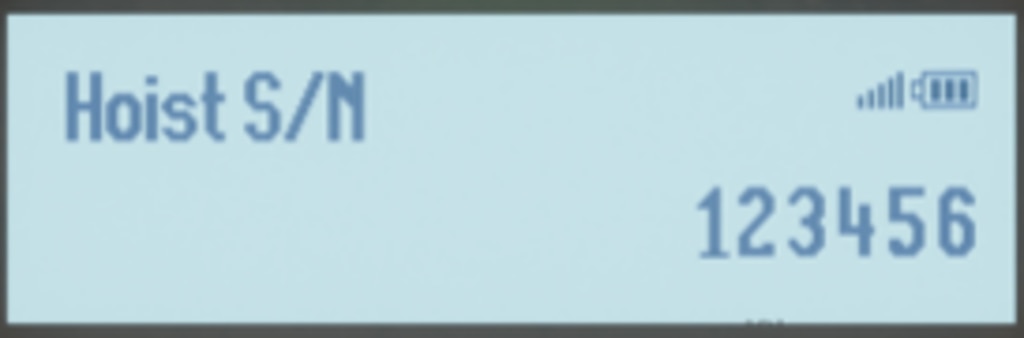

シリアルナンバー

製品管理に役立ちます。

特長

手元で設定変更が可能

●巻上速度
●横行/走行速度
●横行/走行加減速時間
●制振制御設定 ON/OFF

特長

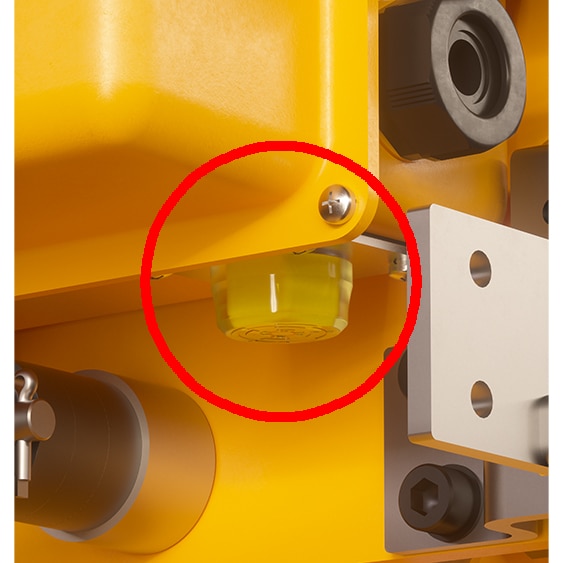

超小型無線受信機

本体と一体化した小型受信機で取付スペース削減。
本体に搭載済みのため後付けの手間を省きます。

特長

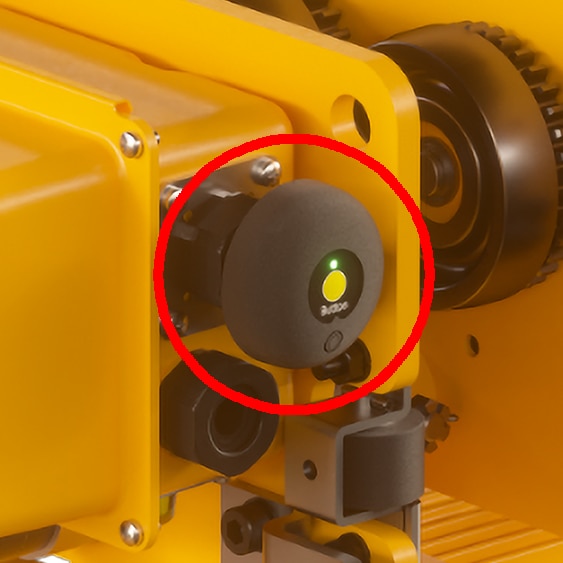

照光式ブザーを標準搭載

音と光の信号で、現場にクレーンの作動を
お知らせします。ブザー後付けの手間を省きます。

特長

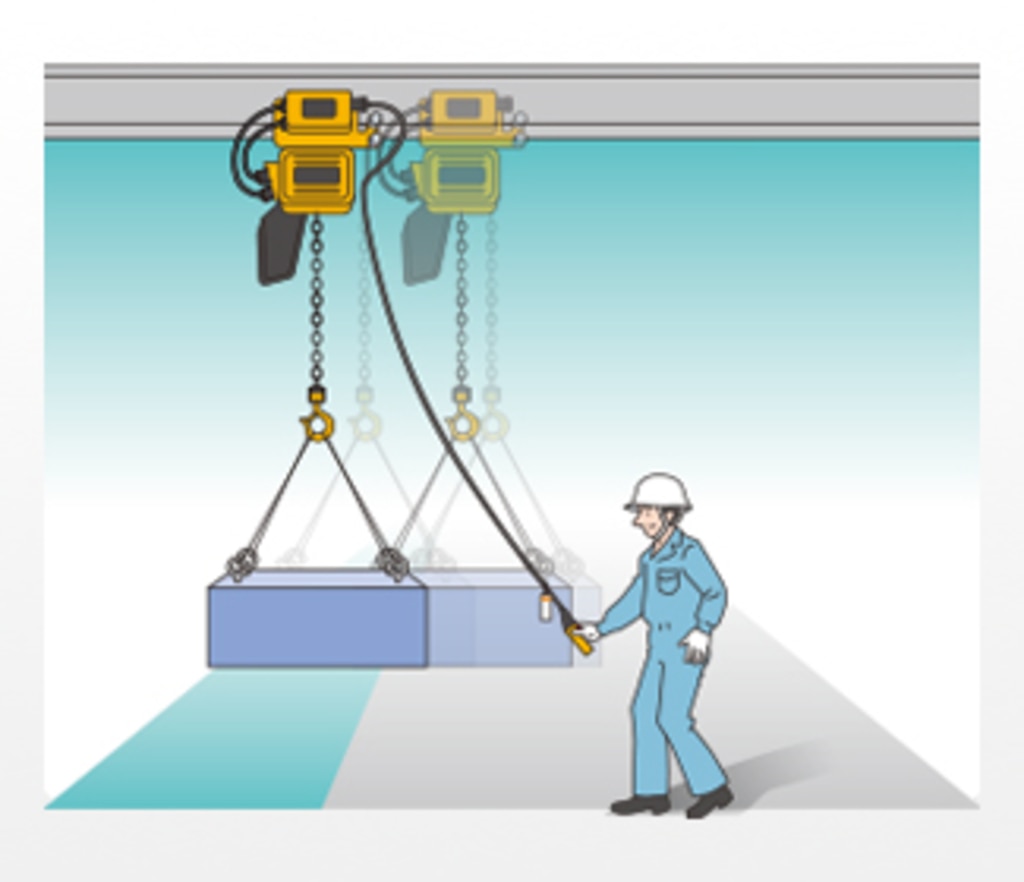

荷振れを素早く抑制

横行・走行各々で抑制機能設定が可能です。
機能のON/OFFは送信機で設定できます。

キトー制振制御クレーン

特長

2レシーバー方式を採用

クレーン制御箱にも受信機を設置することで、給電の多芯化工事が不要となります。

製品のCADデータ
ダウンロードはこちら
製品マニュアルの
ダウンロードはこちら

製品カタログはこちら

無線機標準仕様一覧

標準付属品一覧

予備送信機
送信機(台)

1

2
受信機(台) 1 1
アダプタ(台) 1 1

オプション一覧

形式 品名
KTT06 無線送信機(6点ボタン)
KTT10 無線送信機(10点ボタン)
KTAC アダプター
KTC06  送信機カバー(6点ボタン用)
KTC10  送信機カバー(10点ボタン用)
KTWBT 腰ベルト
KTLIB  バッテリー(10点ボタン用)

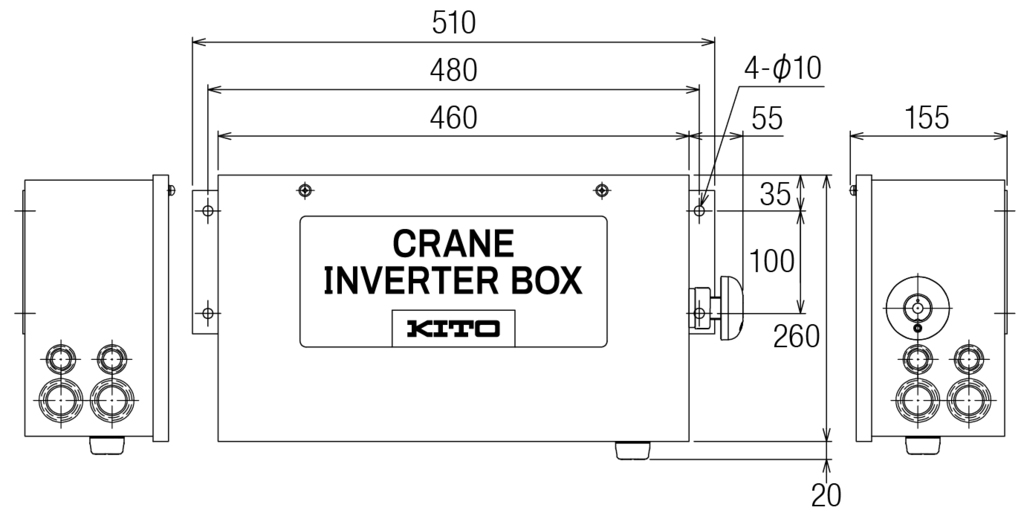

制御箱

ER2KMのインバータ制御箱は専用となっております。
ER2Mのインバータ制御箱はご使用できませんのでご注意ください。

諸元

形式

INE2008KB

INE2015KB

INE2030KB

走行モータ出力
50/60Hz

0.34/0.4kW×2以下

0.63/0.75kW×2以下

1.25/1.5kW×2以下

電源

200V 50Hz/60Hz       220V60Hz

停止

付(インバータセーフティ機能)

ブレーカ容量(A)

32

50

60

定格電流(A)

制御箱全体

32

50

60

環境

周囲温度・湿度

-10℃~40℃

設置場所

RH85%以下

保護構造

IP20

塗装色

ライトベージュ
(マンセル5Y7/1相当)

速度比

標準 6:1(変更可)

           質量(kg)

10

11

12

クレーンご使用上の注意

無線機で0.5t以上5t未満のクレーンをお使いになる場合は「特別教育の受講(クレーン運転の業務に係る特別の教育)」が必要となります。5t以上は「クレーン運転士免許(クレーン・デリック運転士免許)」の資格が必要となります。
クレーン運転者の資格(機上運転式クレーン、無線操作式クレーン):つり上げ荷重0.5t未満 適用除外、つり上げ荷重0.5t以上1t未満 1t以上5t未満 クレーン運転の業務に係る特別の教育(クレーン則第21条)、つり上げ荷重5t以上 クレーン・デリック運転士免許(クレーン則第22条) クレーン運転者の資格(床上運転式クレーン):つり上げ荷重0.5t未満 適用除外、つり上げ荷重0.5t以上1t未満 1t以上5t未満 クレーン運転の業務に係る特別の教育(クレーン則第21条)、つり上げ荷重5t以上 床上運転式クレーンに限定したクレーン・デリック運転士免許(クレーン則第224条の4) クレーン運転者の資格(床上操作式クレーン):つり上げ荷重0.5t未満 適用除外、つり上げ荷重0.5t以上1t未満 1t以上5t未満 クレーン運転の業務に係る特別の教育(クレーン則第21条)、つり上げ荷重5t以上 床上操作式クレーン技能講習(クレーン則第22条) 玉掛作業者の資格:つり上げ荷重0.5t未満 適用除外、つり上げ荷重0.5t以上1t未満:玉掛けの業務に係る特別の教育(クレーン則第222条)、 つり上げ荷重1t以上5t未満 5t以上 玉掛技能講習(クレーン則第221条)
