電気チェーンブロック
![](https://ferret-one.akamaized.net/resized_images/65cf2c9dd5e28d0a08d03d09/original.{"image_content_type"=>"png"}?utime=1708076189)
2.8tシングルチェーン 開発ストーリー
クレーン使用開始までの手順
※設置届・設置報告書の提出、落成検査、検査証の発行については労働基準監督署への提出・立ち会いが必要です
01
３ｔ以上のクレーンは「設置届」の提出が義務付けられており、
2.8tの電気チェーンブロックは人気
-
つり上げ荷重３ｔ以上のクレーンについては「クレーン等安全規則」により、労働基準監督署への「設置届」の提出と「落成検査」が義務付けられています※
-
そのため「設置届」が不要で、気軽に設置できる2.8t容量帯は、大変ご好評いただいております
※詳細はお役立ち資料にまとめております↓↓
３ｔ以上クレーンの設置における申請のSTEP
02
一般的に2.8ｔタイプはダブルチェーンが主流
ダブルチェーンは巻上速度が遅く敬遠されることも
2.8tの電気チェーンブロックでは、ダブルチェーンが主流。
ダブルチェーンはフックを2本のチェーンで持ち上げので、1本にかかる力が小さい分、単純計算でシングルチェーンの半分の速度になってしまうのが玉に傷でした。
ダブルチェーンはフックを2本のチェーンで持ち上げので、1本にかかる力が小さい分、単純計算でシングルチェーンの半分の速度になってしまうのが玉に傷でした。
ああああ
ああああ
03
これを解決するのはキト―しかない2.8t&高速巻上への挑戦が始まる
「2.8tで高速巻上可能なチェーンブロックができないか？」リーディングカンパニーとしての誇りをかけて、キトーの挑戦が始まりました。
高速巻上に加えて、キトーが大切にしている「安全性」と「耐久性」の追及も決して妥協しない。
チェーンやモーターやギヤなど部品の1つ1つに検討を重ね、遂に開発されました。
高速巻上に加えて、キトーが大切にしている「安全性」と「耐久性」の追及も決して妥協しない。
チェーンやモーターやギヤなど部品の1つ1つに検討を重ね、遂に開発されました。
製品のCADデータ
ダウンロードはこちら
ダウンロードはこちら
製品マニュアルの
ダウンロードはこちら
ダウンロードはこちら
製品カタログはこちら
2.8t電気チェーンブロックのここがすごい
- シングルチェーン採用により高速巻上が可能
- 本体がコンパクトなので、有効的に空間を使える
- 2.8ｔで「Ｍ５等級」を実現
- インバータ仕様で滑らかな操作性
無負荷高速機能付きで作業効率UP
-
なんといってもシングルチェーンだからこその高速巻上。
何と業界トップの高速巻上8m/min -
さらに無負荷高速機能付なので、無負荷時には高速の1.5倍の速度で巻きあげができ、作業効率がアップします。
空間を有効活用できる！
巻上機本体がコンパクトなサイズなので、ギリギリまでスパン方向に寄れ、
さらに吊り代の巻上高さをたっぷり確保できます。
広さに余裕のない現場でも重量物の搬送を実現します。
さらに吊り代の巻上高さをたっぷり確保できます。
広さに余裕のない現場でも重量物の搬送を実現します。
安心のＭ５等級を実現
キトーエクセルシリーズのボディを採用しているので、耐久性は抜群。2.8tシリーズではこれまで難しかったM5等級を実現しました。高頻度な現場でも自信をもってお勧めできる製品です。
創立90周年を誇るキトーの歴史が生み出した、安全性を是非お確かめください。
創立90周年を誇るキトーの歴史が生み出した、安全性を是非お確かめください。
インバータ仕様でなめらか
インバーター仕様なので、低速での緩起動、緩停止や位置決め精度が向上し、スムースな作業を実現。荷振れも軽減します。
万一の事故を防ぐ「電子式オーバーロードリミッター」も装備されています。
万一の事故を防ぐ「電子式オーバーロードリミッター」も装備されています。
製品のCADデータ
ダウンロードはこちら
ダウンロードはこちら
製品マニュアルの
ダウンロードはこちら
ダウンロードはこちら
製品カタログはこちら
製品詳細
諸元
| 形式 | 定格荷重 （t） |
標準揚程 （m） |
巻上モータ 3相200V |
横行 モータ 3相 200V |
巻上速度 （m/s[m/min]） |
横行速度 （m/s[m/min]） | 適用レール巾：B （mm） |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz/60Hz | 50Hz/60Hz | ||||||||||
| 出力 （kW） |
出力 （kW） |
高速 | 低速 | 高速 | 低速 | ||||||
| 電気トロリ結合式 巻上下2速インバータ形 横行2速インバータ形 |
ER2M028IH-IS | 2.8t | 4・6 | 5 | 0.4 | 標準 | 0.133 [8] |
0.0217 [1.3] |
0.400 [24] |
標準 0.0667[4] 設定 範囲 0.0400[2.4] |
125・150・175 |
| 設定 範囲 |
|||||||||||
|
電気トロリ結合式 巻上下2速インバータ形 横行1速形 |
ER2M028IH-S/L | 2.8t | 4・6 | 5 | 0.4 | - | 0.133 [8] | 0.0217 [1.3] | S速0.333[20] | S速0.400[24] | 125・150・175 |

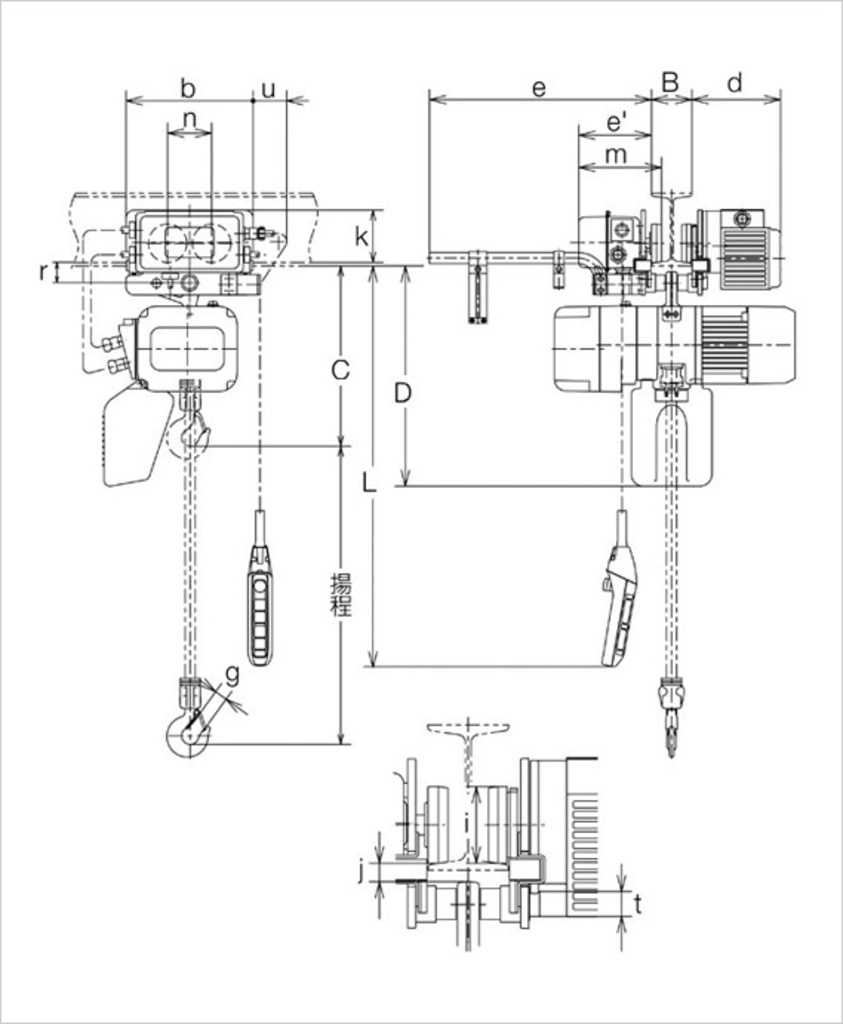

寸法
※一例として代表的な形式・項目を掲載しています。
| 形式 | フック間 最小距離：C |
D | b | d | e | e' | g | i | j | k | m | n | r | t | u |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ER2M028IH-IS |
650 |
820 |
340 |
226 |
521 |
186 |
44 |
125 |
29 |
131 |
215 |
132 |
68 |
43 |
70 |
| ER2M028IH-S/L |
製品のCADデータ
ダウンロードはこちら
ダウンロードはこちら
製品マニュアルの
ダウンロードはこちら
ダウンロードはこちら
製品カタログはこちら
その他商品
