給電レールシステム
設置、取り外しが簡単。キトーの給電レールシステム。
特徴
- 軽さと強靭さを備えたTDレール。
- 部品点数が少なくシンプルなジョイント構造。
- 素早く簡単に施工できるシステム。
製品詳細
標準仕様
| 使用材料 | 自己消火性塩化ビニール樹脂（PVC） |
|---|---|
| 定格電圧 | 750V |
| 定格電流 | 4P,5P-60A, 4P-100A |
| 保護等級 | IP23 |
| 準拠規格 | JIS C8373に基づく検証試験を実施済み EN60439-2, EN60204-32 |
| 周囲温度 | -20～55℃ |
使いやすさを追求した、
シンプルなデザインのキトーTDレール
シンプルなデザインのキトーTDレール
軽量で強靭なTDレール
キトーTDレールのケーシングは、細胞形状の断面構造を採用し、高い剛性を確保。軽量で強靭な設計で、最大5Pまでの導体を通すことが可能です。
確実で簡単なレールジョイント
キトーTDレールのジョイントに、独自の専用接続ボルトを採用。トルクレンチを使用しなくても、確実な締め付けトルクで、簡単に取り付けることができます。この専用接続ボルトは頭部が2段構造で、規定のトルクに達すると、1段目のボルトヘッドが分離し、TDレールが確実に接続できる仕組みです。
ハンガーへの取付けも簡単
固定したハンガーにTDレールを下から挿入し、”カチッ”という音がしたら取り付けは完了です。
素早く簡単に施工できます
システム化され、部品点数の少ないシンプルなジョイント構造により、素早く簡単に施工できます。
製品マニュアルの
ダウンロードはこちら
ダウンロードはこちら
製品カタログはこちら
キトーTDレール
-
自己消化性塩化ビニール樹脂（PVC）製
- 4P,5P-60A, 4P-100A
- 定格電圧：750V
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
| 形式 | 標準長さ（m） | 極数－定格 | 質量（kg/m） |
|---|---|---|---|
| ME4604KTB | 4 | 4P-60A | 1.8 |
| ME4603KTB | 3 | ||
| ME4602KTB | 2 | ||
| ME4601KTB | 1 |
ジョイントカバー
-
自己消火性プラスチック製
- TDレールの接続部をカバーします。
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
| 形式 | 種類 | 質量（kg） |
|---|---|---|
| ME2000 | 共通 | 0.2 |
エンドカバー
-
自己消火性プラスチック製
- TDレール端末に取り付けます。
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
| 形式 | 種類 | 質量（kg） |
|---|---|---|
| ME2400 | 共通 | 0.3 |

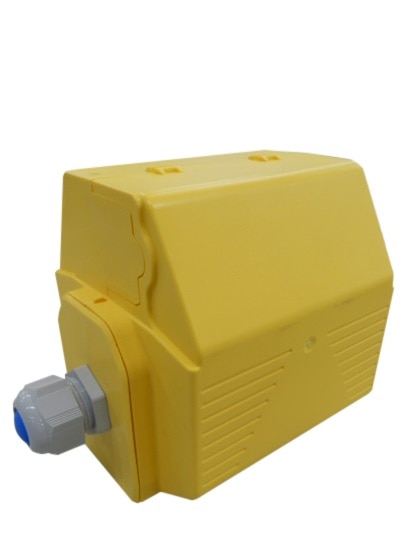

端末給電ボックス
-
自己消火性プラスチック製
- 端末からTDレールへ給電する場合に使用します。
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
| 形式 | ケーブルコネクター | 適用ケーブル外形 （mm） |
質量（kg） | 寸法（mm） | |
|---|---|---|---|---|---|
| A | B | ||||
| ME1200B | M25 | 13～19 | 0.4 | 181 | 126 |
| ME0562B | M32 | 15～25 | 193 | 138 | |
| ME1250B | M40 | 21～32 |
186 |
132 | |

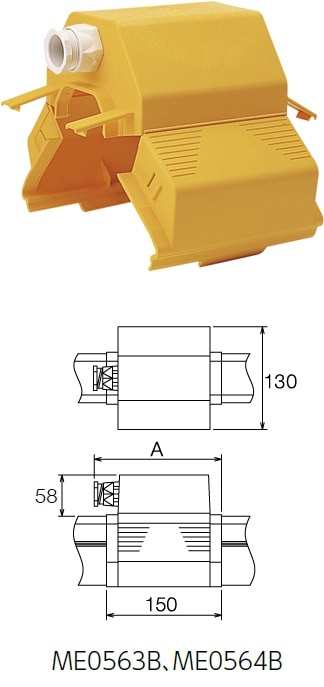

中間給電ボックス
-
自己消火性プラスチック製
- TDレールのライン中間へ給電する場合に使用します。
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
| 形式 | ケーブルコネクター | 適用ケーブル外形 （mm） |
質量（kg） | 寸法（mm） | |
|---|---|---|---|---|---|
| A | B | ||||
| ME1300B | M25 | 13～19 | 0.3 | 169 | - |
| ME1330B | M32 | 15～25 | 170 | ||
| ME1332B | M40 | 21～32 | 1.5 |
- |
|
| ME1329B | |||||
トロリー
-
TDレール内を走行し、給電を受ける終電ブラシを備えます。
- 走行速度は100m/min以下でご使用ください。
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
| 形式 | ケーブルコネクター | 種類 | 極数-定格 | 質量（kg） |
|---|---|---|---|---|
| ME3043KTB | M25 | Single | 4P-35A | 0.6 |
| ME4042KTB | Double | 4P-35A × 2 | 1.1 | |
| ME5040KTB | Triple | 4P-35A × 3 |
1.6 |
|
| ME3051KTB | Single | 5P-35A | 0.6 | |
| ME4050KTB | Double | 5P-35A × 2 | 1.1 | |
| ME5050KTB | Triple | 5P-35A × 3 | 1.6 |
クリーニングトロリー
-
TDレール内の導体の清掃に使用します。
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
| 形式 | 極数 | 質量（kg） |
|---|---|---|
| ME4514 | 4P | 0.4 |
| ME4525 | 5P |
ハンガー
-
TDレールを固定します。
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
| 形式 | 種類 | 質量（kg） |
|---|---|---|
| ME1510 | 共通 | 0.1 |
固定ハンガー
-
TDレールを固定します。
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
| 形式 | 種類 | 質量（kg） |
|---|---|---|
| ME1500 | 共通 | 0.1 |
キャリア
-
トロリーと移動体（クレーンやホイスト）を連結します。
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
| 形式 | 種類 | 質量（kg） |
|---|---|---|
| ME1600 | Single | 0.6 |
| ME1610 | Double | 1.1 |
| ME1630 | Triple | 2.6 |
固定ブラケット
-
ハンガーを形鋼などに固定する場合に使用します。
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
| 形式 | 長さ（L） （m） |
A × B （mm） |
質量（kg） |
|---|---|---|---|
| ME1700 | 380 | 15 × 20 | 0.5 |
| ME1750 | 500 | 0.6 | |
| ME1760 | 600 | 30 × 30 | 1.0 |
| ME1780 | 850 | 1.2 |
ドロップアウトレール
-
自己消火性塩化ビニール樹脂（PVC）製
-
4P・5P-60A 4P-100A
-
ラインの中間でトロリーの抜き差しをする場合に使用します。
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
| 形式 | 長さ（L） （m） |
極数-定格 | 質量（kg） |
|---|---|---|---|
| ME4706KTB | 2 | 4P-60A | 4.2 |
| ME4756KTB | 5P-60A | 4.4 | |
| ME4710KTB | 4P-100A | 4.6 |
製品マニュアルの
ダウンロードはこちら
ダウンロードはこちら
製品カタログはこちら
オプション
集電ブラシ
-
トロリー専用の集電ブラシです。
-
集電ブラシは1箇所のみ摩耗する場合があります。
-
集電ブラシが摩耗限界に達する前までに交換をしてください。
| 形式 | 種類 |
|---|---|
| ME0022 | 1個 |
| ME1354 | 4個セット |
| ME1355 | 5個セット |
クリーニングブラシ
-
クリーニングトロリー専用のクリーニングブラシです。
-
クリーニングブラシは1箇所のみ変形または磨耗する場合があります。
-
クリーニングブラシが変形または摩耗した場合は、交換をしてください。
| 形式 | 種類 |
|---|---|
| ME0118 | 1個 |
| ME1356 | 5個セット |
接続ボルト
-
TDレールの接続に使用する専用接続ボルトです。
-
TDレールまたはトロリーの点検時に、すでに設置・締結されている接続ボルトを外した場合は、必ず新しいボルトに交換してください。
| 形式 | 種類 |
|---|---|
| ME1345 | 5個セット |
その他商品
