キトークレーン／ジブクレーン
ビームが旋回するジブ機構を装備したクレーン。
ジブクレーンパッケージ
最適な組み合わせをセットでお届け！
ＪＰ７Ｌ形
ＪＰ７W形
特徴
自立式の「ピラー形」、建屋の柱や壁に取付ける壁固定式の「ウォール形」の２種類のジブクレーンと、インバーター仕様の電気チェーンブロックEQ形のパッケージ製品です。
ＪＰ７Ｌ形ジブクレーン

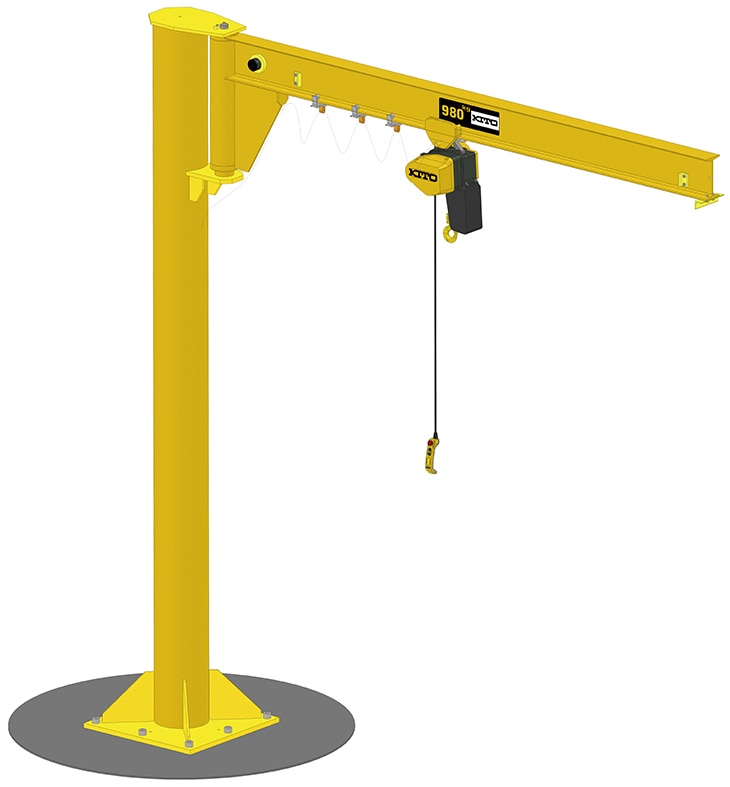

ＪＰ７Ｌ形ジブクレーンは、Ｉビームが旋回するジブ機構を装備した自立形のクレーンです。ＥＱ形とのパッケージとしてご使用下さい。
諸元
| 定格荷重 （kg） |
形式 | スパン （m） |
高さ （m） |
ビーム下 高さ （m） |
有効高さ （m） |
|---|---|---|---|---|---|
| 250 | JP7L0303UN03-EQSP003IS | 3 | 3.5 | 3.275 | 2.860 |
| 250 | JP7L0304UN03-EQSP003IS | 4 | 3.5 | 3.217 | 2.802 |
| 490 | JP7L0403UN03-EQSP004IS | 3 | 3.5 | 3.275 | 2.845 |
| 490 | JP7L0404UN03-EQSP004IS | 4 | 3.5 | 3.217 | 2.787 |
| 980 | JP7L0903UN03-EQSP009IS | 3 | 3.5 | 3.217 | 2.727 |
| 980 | JP7L0904UN03-EQSP009IS | 4 | 3.5 | 3.217 | 2.727 |
ＪＰ７Ｗ形ジブクレーン
ＪＰ７Ｗ形ジブクレーンは、Ｉビームが旋回するジブ機構を装備した自立形のクレーンです。ＥＱ形とのパッケージとしてご使用ください。
諸元
| 定格荷重 （kg） |
形式 | スパン （m） |
高さ （m） |
ビーム下 高さ （m） |
有効高さ （m） |
|---|---|---|---|---|---|
| 250 | JP7W0303UN03-EQSP003IS | 3 | 3.5 | 2.902 | 2.487 |
| 250 | JP7W0304UN03-EQSP003IS | 4 | 3.5 | 2.666 | 2.251 |
| 490 | JP7W0403UN03-EQSP004IS | 3 | 3.5 | 2.902 | 2.472 |
| 490 | JP7W0404UN03-EQSP004IS | 4 | 3.5 | 2.666 | 2.236 |
| 980 | JP7W0903UN03-EQSP009IS | 3 | 3.5 | 2.666 | 2.176 |
| 980 | JP7W0904UN03-EQSP009IS | 4 | 3.5 | 2.666 | 2.176 |
ＪＷ７Ｌ形ジブクレーン
ＪＷ７ＷＬジブクレーンは、Ｉビームが180度旋回するジブ機構を装備した、建屋の柱や壁に取り付ける壁固定式のクレーンです。ＥＱ形とのパッケージとしてご使用ください。
諸元
| 定格荷重 （kg） |
形式 | スパン （m） |
|---|---|---|
| 250 | JW7L0303UN00-EQSP003IS | 3 |
| 250 | JW7L0304UN00-EQSP003IS | 4 |
| 490 | JW7L0403UN00-EQSP004IS | 3 |
| 490 | JW7L0404UN00-EQSP004IS | 4 |
| 980 | JW7L0903UN00-EQSP009IS | 3 |
| 980 | JW7L0904UN00-EQSP009IS | 4 |
ＪＷ７Ｗ形ジブクレーン
ＪＷ７Ｗ形ジブクレーンは、Ｉビームが180度旋回するジブ機構を装備した、建屋の柱や壁に取り付ける壁固定式のクレーンです。ＥＱ形とのパッケージとしてご使用ください。
諸元
| 定格荷重 （kg） |
形式 | スパン （m） |
|---|---|---|
| 250 | JW7W0303UN00-EQSP003IS | 3 |
| 250 | JW7W0304UN00-EQSP003IS | 4 |
| 490 | JW7W0403UN00-EQSP004IS | 3 |
| 490 | JW7W0404UN00-EQSP004IS | 4 |
| 980 | JW7W0903UN00-EQSP009IS | 3 |
| 980 | JW7W0904UN00-EQSP009IS | 4 |
セレクト用ジブクレーン
キトーセレクトED用のジブクレーンです。
ウォール形・ピラー形・L形の3種類のラインナップ
ウォール形・ピラー形・L形の3種類のラインナップ
ラインナップ・諸元・寸法
ウォール形ジブクレーン
※一例として代表的な項目を掲載しています
| 種類 | ビーム | 定格荷重 （kg） |
形式 | スパン S(ｍ) |
ブラケット間隔 H(ｍ)) |
||
|---|---|---|---|---|---|---|---|
| 一般作業用 | H形 | 250 | NWH25 | 2.8 | 0.7 | ||
L形ジブクレーン
※一例として代表的な項目を掲載しています
| 種類 | ビーム | 定格荷重 （kg） |
形式 | スパン S(ｍ) |
ブラケット間隔 H(ｍ)) |
||
|---|---|---|---|---|---|---|---|
| 一般作業用 | H形 | 250 | NLH25 | 1.5 | 0.4 | ||
125kg/250kg ピラー形ジブクレーン
※一例として代表的な項目を掲載しています
| 定格荷重 (kg) |
形式 | ビーム | 定格荷重 (kg) |
形式 | ビームサイズ （mm） |
||
|---|---|---|---|---|---|---|---|
| 125 | NPM13 | C形 | 250 | NPM25 | H150 ×75×5 | ||
125kg/250kg ピラー形関節式ジブクレーン
※一例として代表的な項目を掲載しています
| 定格荷重 （kg） |
形式 | スパン S(ｍ) |
ビーム 取付 |
ブラケット間隔 H(ｍm) |
|---|---|---|---|---|
| 125 | NPK13 | 1.5 | 標準 | 2800 |
| 反転 | 2540 | |||
| 250 | NPK25 | 2.0 | 標準 | 2800 |
| 反転 | 2440 |
ジブクレーン
特徴
ビームが旋回するジブ機構を装備。建屋の内外どこにでも設置できる自立式のピラー形、建屋の柱や壁に取付ける壁固定式のウォール形からお選びいただけます。お客様の要求に合わせて様々な特殊ジブクレーンを都度製作します。
ピラー形ジブクレーン（JP形）0.5～2t
- ピラー形ジブクレーンは、Iビームが旋回するジブ機構を装備した、簡単な基礎工事で建屋の内外どこにでも設置できる自立式のクレーンです。
- Iビームは360度旋回し、建屋のデッドゾーンでの作業や大形クレーン下での専用作業に最適。
- マストとビームの結合部および回転部は独自の構造を採用し、スムーズな旋回と抜群の耐久性を実現。
- 遠隔または微動作業に威力を発揮する電動旋回式もご用意。精密作業には、インバータ式電気チェーンブロックとの組み合わせをおすすめします。
寸法
※一例として代表的な形式・項目を掲載しています。
| 形式 | スパンS（m） | H（m） | Kリブ高さ/φbマスト径（mm） |
|---|---|---|---|
| JP005 | 3 | 3 | 1000/267.4 |
| 4 | |||
| 4 | 3 | ||
| 4 | 1500/267.4 | ||
| JP010 | 3 | 3 | 1000/318.5 |
| 4 | 1250/318.5 | ||
| 4 | 3 | 1000/318.5 | |
| 4 | 1000/355.6 | ||
| JP020 | 3 | 3 | |
| 4 | 1500/355.6 | ||
| 4 | 3 | 1000/406.4 | |
| 4 | 1500/406.4 |
ウォール形ジブクレーン（JW形）0.5～2t
-
ウォール形ジブクレーンは、Iビームは180度旋回するジブ機構を装備した、建屋の柱や壁に取り付ける壁固定式のクレーンです。
- 回転支持部は上下2つのブラケットを壁に固定する方法を採用し、簡単に取付けられます。
- 精密作業にはインバータ式電気チェーンブロックとの組み合わせをおすすめします。
- コンクリート柱・角パイプ柱・壁などに取り付ける場合は、取付金物が必要となります。別途ご相談ください。
寸法
※一例として代表的な形式・項目を掲載しています。
| 形式 | スパンS （m） |
ブラケット間隔H （m） |
Iビーム （mm） |
k1 （mm） |
k2 （mm） |
|---|---|---|---|---|---|
| JW005 | 3 | 1.0 | 150×75×5.5 | 414・560 | 135 |
| 4 | 200×100×7 | 461・610 | |||
| 5 | 1.7 | ||||
| JW010 | 3 | 1.0 | 150×75×5.5 | 414・560 | |
| 4 | 1.4 | 200×100×7 | 461・610 | ||
| 5 | 1.7 | 250×125×7.5 | |||
| JW020 | 3 | 1.0 | 474・610 | 85 | |
| 4 | 1.5 | 521・660 | |||
| 5 | 1.7 | 250×125×10 |
- K1寸法は、トロリの種類、ツリテ個数により変わります。（どちらの位置にも取付け可能）
ウォール形ジブクレーン（LJW形）0.5～2t
- ウォール形ジブクレーンは、Iビームが180度旋回するジブ機構を装備した、建屋の柱や壁に取り付ける壁固定式のクレーンです。梁下空間の有効利用を実現します。
- 回転支持部は上下2つのブラケットを壁に固定する方法を採用し、簡単に取り付けられます。
- 精密作業にはインバータ式電気チェーンブロックとの組み合わせをおすすめします。
- コンクリート柱・角パイプ柱・壁などに取り付ける場合は、取付金物が必要となります。別途ご相談ください。
寸法
※一例として代表的な形式・項目を掲載しています。
| 形式 | スパンS （m） |
ブラケット間隔H （m） |
Iビーム （mm） |
k1 （mm） |
k2 （mm） |
|---|---|---|---|---|---|
| LJW005 | 3 | 1.0 | 200×100×7 | 848 | 208 |
| 4 | 1.3 | 250×125×7.5 | 948 | ||
| 5 | 1.7 | 300×150×8 | 1098 | ||
| LJW010 | 3 | 1.0 | 250×125×7.5 | 948 | |
| 4 | 1.3 | 250×125×10 | 998 | ||
| 5 | 1.7 | 300×150×10 | 1098 | ||
| LJW020 | 3 | 1.0 | 300×150×8 | 986 | 206 |
| 4 | 1.3 | 300×150×11.5 | 1136 | ||
| 5 | 1.7 | 350×150×12 | 1286 |
設置注意事項
規格と設置注意事項について
ジブクレーンにおいて、0.5t以上の電動巻上機を使用する場合、クレーン構造規格第27条により「過負荷防止装置」または「過負荷を防止するための装置」を必要とします。
弊社では、キトーロードベル、キトーオーバーロードリミッタをご用意していますので、別途ご用命ください。
弊社では、キトーロードベル、キトーオーバーロードリミッタをご用意していますので、別途ご用命ください。
※巻上機の選定は、インバータ式電気チェーンブロックをおすすめします。
法的諸手続
クレーンを設置する場合は、クレーン等安全規則によって製造許可・設置届・設置報告書等の手続と設置後の点検が義務づけられています。また、クレーンの運転または、玉掛けの業務にたずさわる作業者は、それぞれ定められた資格を持っていなければなりませんのでご注意ください。
