クレーン制御装置

製品資料ダウンロード
製品カタログ
サドルだけでなく、制御装置もラインナップしています

制御箱

  • 天井クレーンの走行の制御を行う装置
  • クレーンサドルを更新する際は、併せて制御箱の更新が必要な場合もあります

ラインナップ・諸元・寸法

電気チェーンブロック(ER2M)用/ロープホイスト(RY)用《走行操作電圧AC24V》
ロープホイスト(RY)用《走行操作電圧AC200V》

1速・2速形用

電気チェーンブロック(ER2M)/ロープホイスト(RY)《走行操作電圧AC24V》
  • 非常停止用・走行用コンタクタと手元操作電圧24Vトランスを内蔵した走行用制御箱です。
  • 用途に応じてブレーカ付き制御箱もお選びいただけます。
諸元

※一例として代表的な形式・項目を掲載しています。
詳しくはカタログ（クレーンカタログ40ページ）でご確認ください。

200V級 走行モータ1速形用（ G5N形）
記号 走行モータ出力
50/60Hz		 電源 操作電圧 非常停止

ブレーカ容量(A)

 定格電流(Ａ)
制御箱
全体		 走行
SBE2015SN 0.63/0.75kWx2以下 200V
50/60Hz
220V
60Hz		 AC24V 付

ー

 50 11
SBE2015SNB 50
SBE2030SN 1.25/1.5kWx2以下 ー 75  18
SBE2030SNB 75
200V級 走行モータ2速形用（ M9形）
記号 走行モータ出力
50/60Hz		 電源 操作電圧 非常停止

ブレーカ容量(A)

 定格電流(Ａ)
制御箱
全体		 走行
SBE015SDN 0.63:0.16/0.75:0.19kW
x2以下 		 200V
50/60Hz
220V
60Hz		 AC24V 付

ー

 40 11
400V級 走行モータ1速形用（ G5N形）
記号 走行モータ出力
50/60Hz		 電源 走行操作電圧 非常停止

ブレーカ容量(A)

 定格電流(Ａ)
制御箱
全体		 走行
SBE2030SNZ 1.25/1.5kWx2以下 400V
50/60Hz
440V
60Hz		 AC24V  付

ー

 50 13
SBE2030SNZB 50

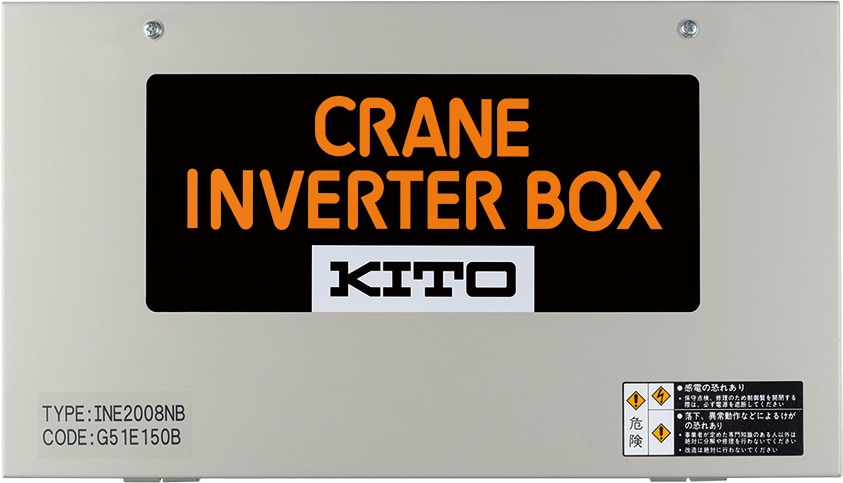

2速インバータ形用

電気チェーンブロック(ER2M)/ロープホイスト(RY)《走行操作電圧AC24V》
  • 非常停止用コンタクタと手元操作電圧24Vトランスを内蔵した走行用制御箱です。
  • 用途に応じてブレーカ付き制御箱もお選びいただけます。
  • 端末減速停止用端子、ブザー用端子付。
諸元

※一例として代表的な形式・項目を掲載しています。
詳しくはカタログ（クレーンカタログ40ページ）でご確認ください。

200V級 走行モータ2速インバータ形用 （G5I形）

記号

走行モータ出力
50/60Hz

電源

操作電圧

非常停止

ブレーカ容量(A)

定格電流(A)

制御箱全体

INE2008N

0.34/0.4kWx2以下

200V

50/60Hz

220V

60Hz

AC24V

付

-

32

INE2008NB

32

INE2015N

0.63/0.75kWx2以下

-

50

INE2015NB

50

INE2030N

1.25/1.5kWx2以下

-

60

INE2030NB

60

1速形用

ロープホイスト（RY）用 《走行操作電圧AC200V》
  • 走行用コンタクタを内蔵した走行用制御箱です。
  • 用途に応じて非常停止用コンタクタ・ブレーカ内蔵機種の選択が可能です。
諸元

※一例として代表的な形式・項目を掲載しています。
詳しくはカタログ（クレーンカタログ41ページ）でご確認ください。

200V級 走行モータ1速形用 （G5N形）

記号

走行モータ出力
50/60Hz

電源

操作電圧

非常停止

ブレーカ容量
(A)

定格電流(A)

制御箱全体

走行

SBH2008SN

0.34/0.4kWx2以下

200V

50/60Hz

220V

60Hz

AC200V

付

-

50

11

SBH2008SNB

50

SBH2015SN

0.63/0.75kWx2以下

-

75

SBH2015SNB

75

SBH2008S

0.34/0.4kWx2以下

-

-

50

11

SBH2008SB

50

SBH2015S

0.63/0.75kWx2以下

-

75

SBH2015SB

75

SBH2030S

1.25/1.5kWx2以下

-

100

18

SBH2030SB

100

２速インバータ形用

ロープホイスト（RY）用 《走行操作電圧AC200V》
  • 非常停止用コンタクタを内蔵した走行用制御箱です。
  • 用途に応じてブレーカ付き制御箱もお選びいただけます。
  • 端末減速停止用端子、ブザー用端子付。
諸元

※一例として代表的な形式・項目を掲載しています。
詳しくはカタログ（クレーンカタログ41ページ）でご確認ください。

200V級 走行モータ2速インバータ形用 （G5K形）

記号

走行モータ出力
50/60Hz

電源

操作電圧

非常停止

ブレーカ容量
(A)

定格電流(A)

制御箱全体

INR2008N

0.34/0.4kWx2以下

200V

50/60Hz

220V

60Hz

AC200V

付

-

50

INR2008NB

50

INR2015N

0.63/0.75kWx2以下

-

75

INR2015NB

75

INR2030N

1.25/1.5kWx2以下

-

100

INR2030NB

100

INR2060N

1.25/1.5kＷx4以下

-

150

INR2060NB

150

ソフトラン／インバータ

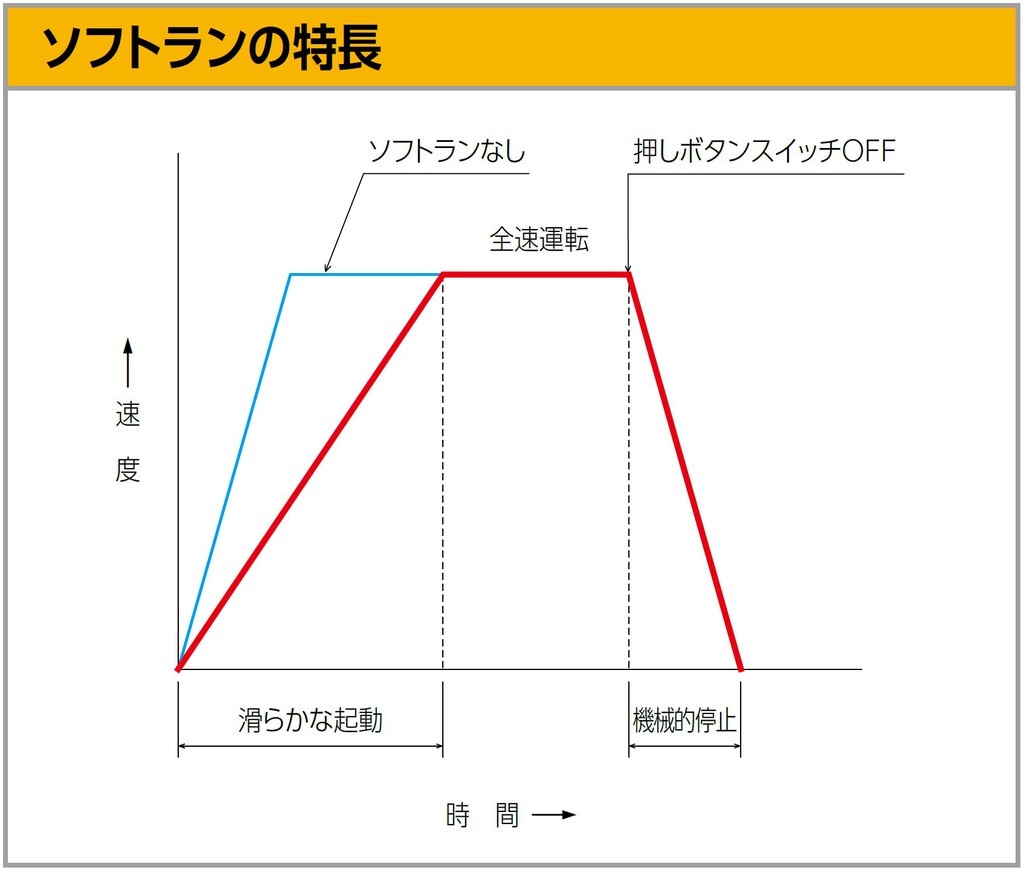

  • 天井クレーンの始動特性を滑らかにする装置 （荷ぶれ防止目的）
  •  重量物搬送や長スパンガーダなどの慣性の大きい作業に最適です。
  • 加速度はトルクとタイマーの調整ボリュームでお客様自身が簡単に設定や変更もできます。
  • モータは4極カゴ形モータのまま使用できます。

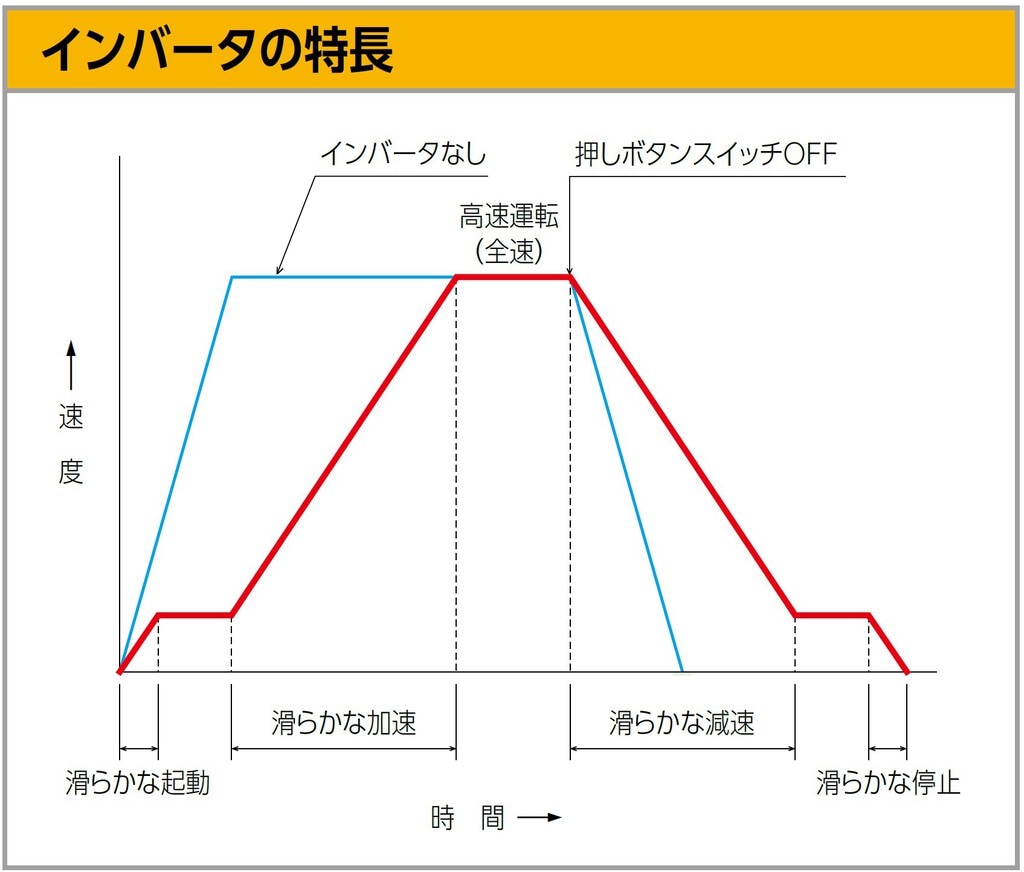

  • お客様の作業に合った任意の加減速度をお客様自身で簡単に設定や変更もできます。
  • モータは4極カゴ形モータのまま使用できます。しかも2段速クレーンとして使用できます。

ラインナップ・諸元・寸法

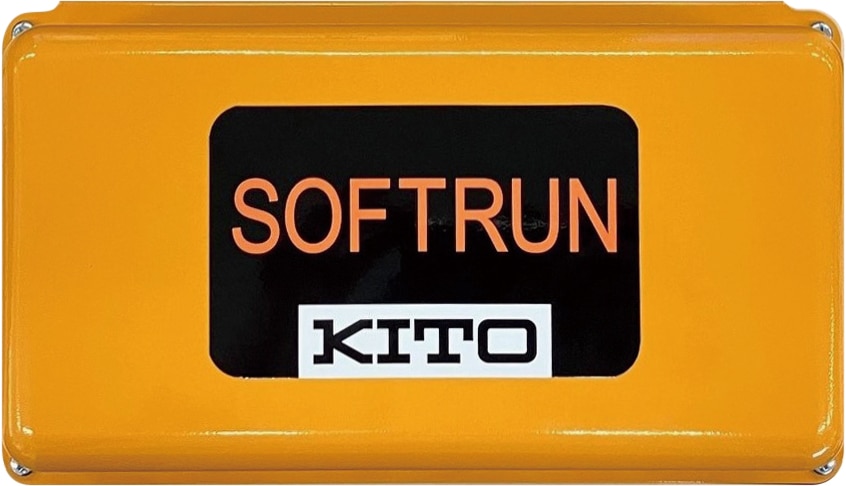

ソフトラン

  • 位相制御によるトルク調整。
  • 信頼性の高い半導体を使用し長寿命です。
  • 制御箱とギヤードモータの中間に配置し、接続するだけの簡単な作業で取付け可能です。
諸元

記号

走行モータ出力
50/60Hz

定格
電流

トルク
ツマミ

タイマー
時間

電源

制御方式

定格電圧

使用電圧範囲

SR150S200V

 0.21/0.25kWｘ2
0.34/0.4kWｘ2
0.63/0.75kWｘ2

９A

A～E

A～E
（1～5sec）

200V
50/60Hz

220V

60Hz

±10%

Ｔ相の
位相制御
による
減電圧始動
方式

SR300S200V

1.25/1.5kWｘ2

15A

０～10

1～5sec

※一例として代表的な形式・項目を掲載しています。
詳しくはカタログ（クレーンカタログ42ページ）でご確認ください。
