やさしく引ける、その体験をすべての人に
新世代手動チェーンブロック
多様な人が携わる荷役の現場は、今大きな転換点にあります。手動チェーンブロックの”手引き力”は本当に現場に最適なものなのか？—私たちキトーは、チェーンブロックの根本の疑問に向
き合い、軽い手引き力と360°どこからでも操作できる機能性を徹底追及。新しい発想の手動
チェーンブロックを誕生させました。「CQ」は、「持ち上げる」という行為そのものを再定義した新世代の手動チェーンブロックです。
誰にとっても扱いやすく、安全で、身体負荷を減らし、現場全体の生産性を向上させます。
新世代手動チェーンブロック
多様な人が携わる荷役の現場は、今大きな転換点にあります。手動チェーンブロックの”手引き力”は本当に現場に最適なものなのか？—私たちキトーは、チェーンブロックの根本の疑問に向
き合い、軽い手引き力と360°どこからでも操作できる機能性を徹底追及。新しい発想の手動
チェーンブロックを誕生させました。「CQ」は、「持ち上げる」という行為そのものを再定義した新世代の手動チェーンブロックです。
誰にとっても扱いやすく、安全で、身体負荷を減らし、現場全体の生産性を向上させます。
特長
- 手引き力を40％低減（当社製品比）。
※CQ1tの場合 - 360°どの方向からでも手引き可能。
- オーバーロードリミッタ（OLL 2.0）を標準装備。
| 定格荷重 | 0.5t・1t・1.5t・2t・3t・5t |
|---|---|
| 標準揚程 | 3m |
| 使用温度範囲 |
-40℃～+60℃ |
| 製作対応範囲 |
ロードチェーン：12.0mまで 1m単位で可能 |
製品詳細
標準仕様
軽い手引き力と360°どこからでも操作できる機能性を徹底追及
手引き力を40％低減（当社製品比） ※CQ1ｔの場合
1tの場合、従来29kgf必要だった手引き力を18kgfまで低減しました。
誰にとっても扱いやすい設計で、作業者の負担を軽減し、現場安全性も向上します。
誰にとっても扱いやすい設計で、作業者の負担を軽減し、現場安全性も向上します。
360°全方向引いて、つれる
逆さつり、上引き、斜め引き、横引きでの操作も可能です。
巻上機の真下で作業が出来ないケースにも柔軟に対応します。
巻上機の真下で作業が出来ないケースにも柔軟に対応します。

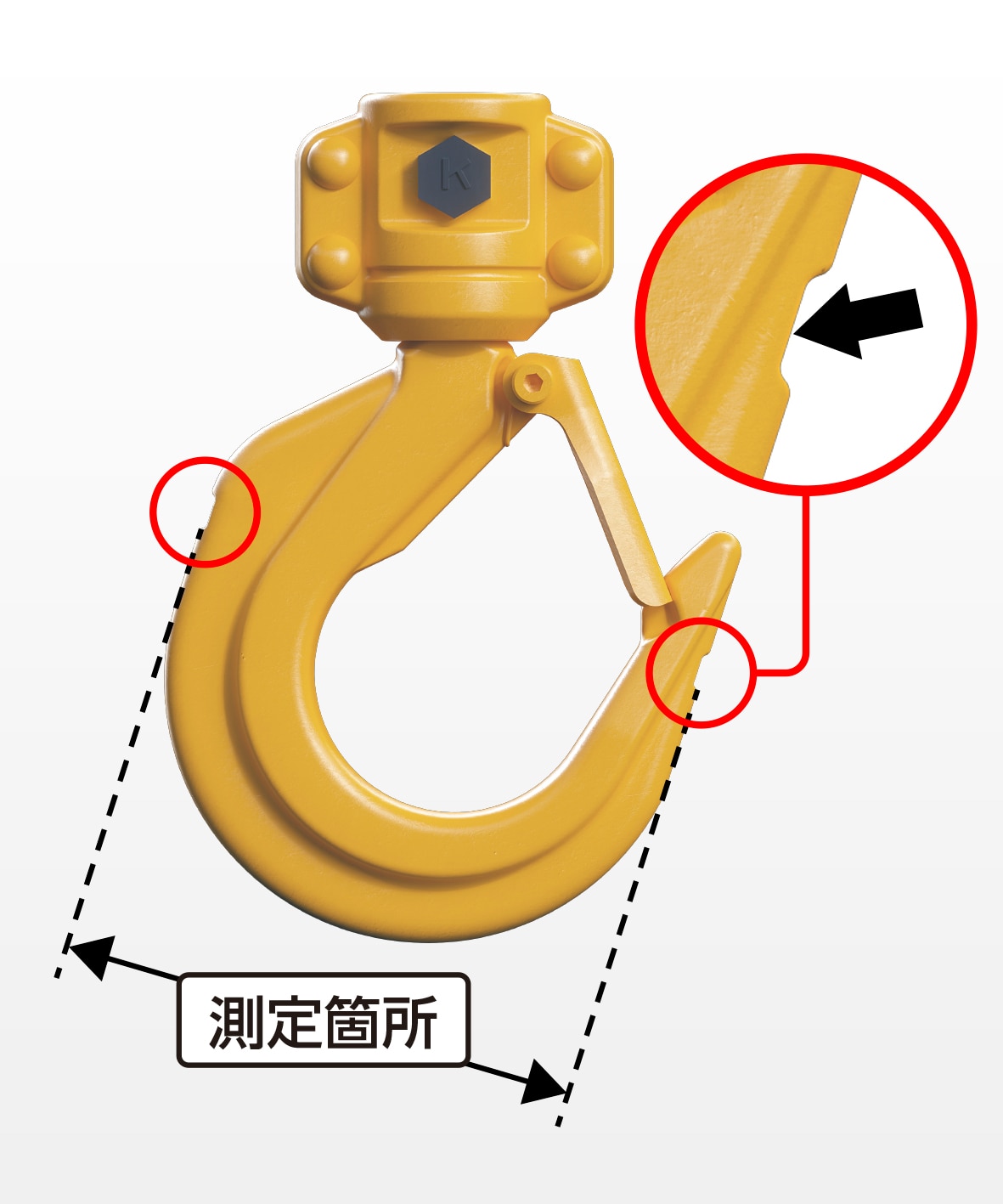

スマートフック ー 特許取得の新性能
フックに測定位置がひと目でわかるくぼみと寸法基準を表示しました。
点検の際にフックの開き具合を正確かつ迅速に測定できます。※特許第7691214号
点検の際にフックの開き具合を正確かつ迅速に測定できます。※特許第7691214号
新たな構造のオーバーロードリミッタ（OLL 2.0）
軽い手引き力により、無意識のうちに定格（安全につれる最大荷重）以上を
巻き上げてしまう危険を防ぐ安全機構を搭載しました。 ※特許出願中
巻き上げてしまう危険を防ぐ安全機構を搭載しました。 ※特許出願中

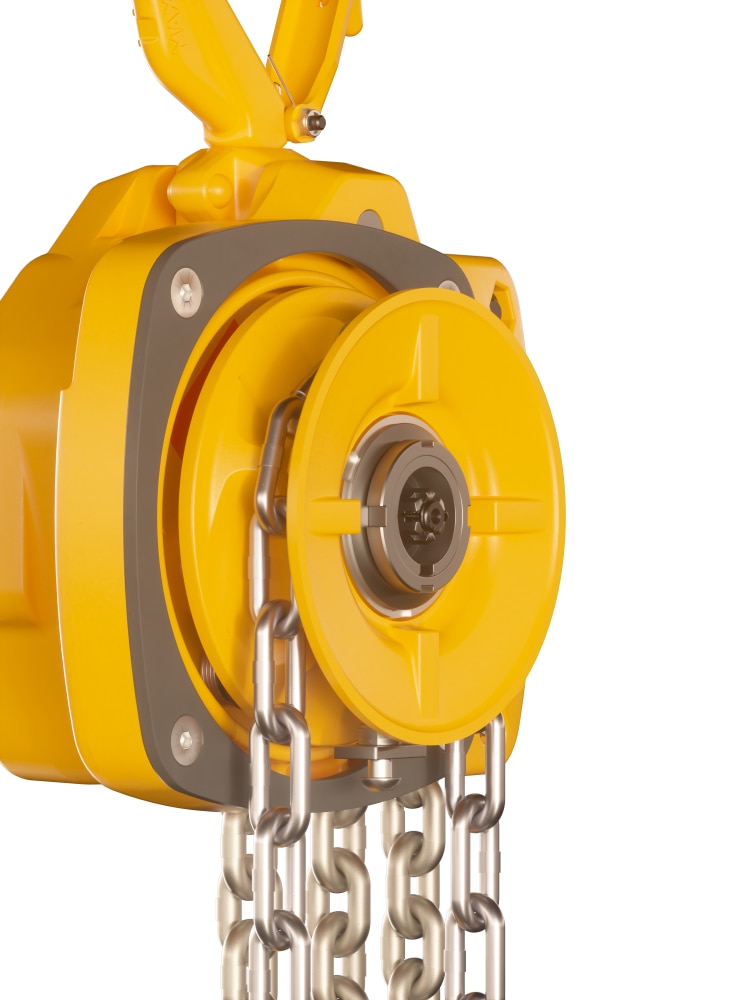

ニッケルメッキチェーン装備
キトー独自のニッケルメッキ処理をロードチェーンに採用。耐久性と耐食性を両立し、
過酷な環境下でも高い信頼性を発揮します。
※薬品等により防食効果に差がありますので、あらかじめご相談ください。
過酷な環境下でも高い信頼性を発揮します。
※薬品等により防食効果に差がありますので、あらかじめご相談ください。
ラインナップ・諸元・寸法
キトーチェーンブロックCQ
諸元
| 形式 | 定格 荷重 （t） |
標準 揚程 （m） |
ハンドチェーン 二つ折り長さ （m） |
ロードチェーン 線径×掛数 （mm） |
質量 （kg） |
|---|---|---|---|---|---|
| CQ005 | 0.5 |
3 |
|
5.0×1 |
11 |
| CQ010 | 1 | 6.0×1 | 12 | ||
| CQ015 | 1.5 | 6.8×1 | 15 | ||
| CQ020 | 2 | 6.0×2 | 16 | ||
| CQ030 | 3 | 6.8×2 | 20.5 | ||
| CQ050 | 5 | 6.8×3 | 26.5 |
・ハンドチェーンの線径は全て5mmです。
・揚程はご希望に応じて製作可能です。
※熱処理品のため、後からの継ぎ足しはできません。ご購入前にご相談・ご確認ください。

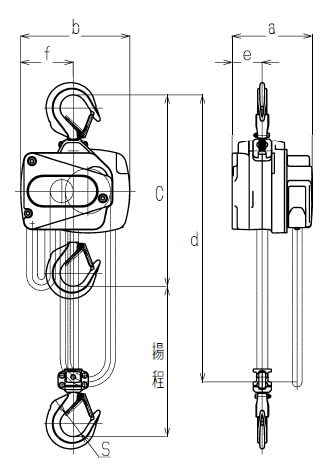

寸法
| 形式 | 定格荷重 （t） |
フック間最小距離 （C） |
a | b | d（ウエフックから ハンドチェーン下面までの距離） |
|---|---|---|---|---|---|
| CQ005 | 0.5 | 340 | 130 | 181.5 | 3000 |
| CQ010 | 1 | 360 | 141 | 192.5 | |
| CQ015 | 1.5 | 410 | 152.5 | 211.5 | |
| CQ020 | 2 | 480 | 141 | 196 | |
| CQ030 | 3 | 545 | 152.5 | 220 | |
| CQ050 | 5 | 585 | 152.5 | 292 |
