キトーベルトラッシング
特徴
-
どんな荷締めも操作は簡単、素早く作業できます。
-
ラチェットバックルにより、小さな力で大きな締め付け力が得られます。
-
幅広ベルトで荷物を痛めず、安定した荷締めが可能。
-
優れた耐久性を持つポリエステル原糸を使用。
-
破断荷重が一目でわかるリミットライン（黒糸）付き。
製品詳細
ラインナップ・諸元・寸法
- キトーベルトラッシング BLL005（ラチェットバックル式）
- キトーベルトラッシング BLR005（ラチェットバックル式）
- キトーベルトラッシング BLR010（ラチェットバックル式）
- キトーベルトラッシング BLR020（ラチェットバックル式）
- キトーベルトラッシング BLR030（ラチェットバックル式）
- キトーベルトラッシング BLR040（ラチェットバックル式）
- キトーベルトラッシング BLP040（プルラチェットバックル式）
- キトーベルトラッシング BLO005（オーバーセンターバックル式）
- キトーベルトラッシング BLO015（オーバーセンターバックル式）
- キトーベルトラッシング BLC002（カムバックル式）
- キトーベルトラッシング BLC010（カムバックル式）
キトーベルトラッシング BLL005（ラチェットバックル式）
-
ベルトの色はイエローが標準仕様。
-
オートバイ、ジェットスキー、ヨットなどレジャースポーツ用に最適。
- ベルト幅：25mm
- 破断荷重：5ｋN
- 最大使用力：1.25kN（127㎏）
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
端末組合せ例
| 製品記号 | 端末仕様 | ベルト長さ | |
|---|---|---|---|
| 固定側 | 調整側 | ||
| BLL005 ET 010 ET 020 | シボリ縫製 | 1m | 2m |
| BLL005 HS 010 HS 020 | フックS | ||
| BLL005 DR 010 DR 030 | Dリンク | 3m | |
| BLL005 R-040 | ラウンドタイプ | 4m | - |
キトーベルトラッシング BLR005（ラチェットバックル式）
- ベルト幅：25mm
- 破断荷重：5kN
- 最大使用力：1.25kN（127kg）
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
端末組合せ例
| 製品記号 | 端末仕様 | ベルト長さ | |
|---|---|---|---|
| 固定側 | 調整側 | ||
| BLR005 ET 010 ET 030 | シボリ縫製 | 1m | 3m |
| BLR005 HA 010 HA 030 | フックA | ||
| BLR005 SC 010 SC 040 | セフティフックC | 4m | |
| BLR005 R-040 | ラウンドタイプ | 4m | - |
- パレット上の荷崩れ防止など、製造現場における製品、部品の固定に最適。
キトーベルトラッシング BLR010（ラチェットバックル式）
- ベルト幅：25mm
- 破断荷重：10kN
- 最大使用力：2.5kN（254kg）
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
端末組合せ例
| 製品記号 | 端末仕様 | ベルト長さ | |
|---|---|---|---|
| 固定側 | 調整側 | ||
| BLR010 ET 010 ET 030 | シボリ縫製 | 1m | 3m |
| BLR010 HA 010 HA 030 | フックA | ||
| BLR010 HF 010 HF 040 | フックF | 4m | |
| BLR010 R-040 | ラウンドタイプ | 4m | - |
- 25mmベルトで強力なラッシング。
- コンパクトで簡単な操作性を求めるご使用に最適。
キトーベルトラッシング BLR020（ラチェットバックル式）
- ベルト幅：35mm
- 破断荷重：20kN
- 最大使用力：5kN（509kg）
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
端末組合せ例
| 製品記号 | 端末仕様 | ベルト長さ | |
|---|---|---|---|
| 固定側 | 調整側 | ||
| BLR020 ET 010 ET 030 | シボリ縫製 | 1m | 3m |
| BLR020 HA 010 HA 030 | フックA | ||
| BLR020 FA 000 R-040 | フラットフック付ラウンドタイプ | 4m | - |
| BLR020 R-040 | ラウンドタイプ | ||
-
コンパクトな本体カナグで中負荷用に強力ラッシング。
-
輸送用のパレット、木箱、ダンボール、非鉄製造品などに最適。
キトーベルトラッシング BLR030（ラチェットバックル式）
- ベルト幅：50mm
- 破断荷重：30kN
- 最大使用力：7.5kN（764kg）
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
端末組合せ例
| 製品記号 | 端末仕様 | ベルト長さ | |
|---|---|---|---|
| 固定側 | 調整側 | ||
| BLR030 ET 010 ET 050 | シボリ縫製 | 1m | 5m |
| BLR030 HA 010 HA 050 | フックA | ||
| BLR030 NP 010 NP 020 | ワンピース | 2m | |
| BLR030 TH 000 ET 020 | トップフックシボリ縫製 | - | |
- 広汎な用途、重負荷用ラッシング。
- ワイドなハンドルで操作性抜群。
- コンテナ車内の荷くずれ防止、ガスボンベ、ピアノ、木材などの輸送に最適。
キトーベルトラッシング BLR040（ラチェットバックル式）
- ベルト幅：50mm
- 破断荷重：40kN
- 最大使用力：10kN（1010kg）
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
端末組合せ例
| 製品記号 | 端末仕様 | ベルト長さ | |
|---|---|---|---|
| 固定側 | 調整側 | ||
| BLR040 ET 010 ET 050 | シボリ縫製 | 1m | 5m |
| BLR040 HA 010 HA 050 | フックA | ||
| BLR040 SH 010 SH 040 | スイベルフック | 4m | |
| BLR040 TS 000 ET 020 | トップフックシボリ縫製 | - | 2m |
- 最大使用力が10kNの最重負荷用ラッシング、重量物に最適。
- ワイドなハンドルで操作性抜群。
キトーベルトラッシング BLP040（プルラチェットバックル式）
- ベルト幅：50mm
- 破断荷重：40kN
- 最大使用力：10kN（1010kg）
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
端末組合せ例
| 製品記号 | 端末仕様 | ベルト長さ | |
|---|---|---|---|
| 固定側 | 調整側 | ||
|
BLP040 ET 010 ET 050 |
シボリ縫製 | 1m | 5m |
| BLP040 HA 010 HA 050 | フックA | ||
| BLP040 DR 010 DR 040 | Dリンク | 4m | |
| BLP040 SH 010 SH 040 | スイベルフック | ||
- BLRとは逆操作でベルトを巻きとる新機構のラチェット。
- 重量物、大型形状品のラッシングに最適。
キトーベルトラッシング BLO005（オーバーセンターバックル式）
- ベルト幅：25mm
- 破断荷重：５kN
- 最大使用力：1.25kN（127kg）
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
端末組合せ例
| 製品記号 | 端末仕様 | ベルト長さ | |
|---|---|---|---|
| 固定側 | 調整側 | ||
| BLO005 ET 010 ET 030 | シボリ縫製 | 1m | 3m |
| BLO005 HE 010 HE 020 | フックE | 2m | |
| BLO005 SC 010 SC 030 | セフティフックC | 3m | |
| BLO005 FA 010 FA 020 | フラットフック | 2m | |
- パレット上の荷くずれ防止、軽量品の転倒防止などに最適。
キトーベルトラッシング BLO015（オーバーセンターバックル式）
- ベルト幅：45mm
- 破断荷重：5kN
- 最大使用力：1.25kN（127kg）
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
端末組合せ例
| 製品記号 | 端末仕様 | ベルト長さ | |
|---|---|---|---|
| 固定側 | 調整側 | ||
| BLO015 ET 010 ET 030 | シボリ縫製 | 1m | 3m |
| BLO015 NP 010 NP 020 | ワンピース | 2m | |
| BLO015 HA 010 HA 030 | フックA | 3m | |
| BLO015 FA 000 R-040 | フラットフック付ラウンドタイプ | 4m | - |
- スプリング式のロック機構で安全性も兼ね備えたラッシング。
- コンテナ車内の荷くずれ防止、移動台車などのラッシングに最適。
キトーベルトラッシング BLC002（カムバックル式）
- ベルト幅：25mm
- 破断荷重：2kN
- 最大使用力：3.75kN（382kg）
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
端末組合せ例
| 製品記号 | 端末仕様 | ベルト長さ | |
|---|---|---|---|
| 固定側 | 調整側 | ||
| BLC002 ET 010 ET 030 | シボリ縫製 | 1m | 3m |
| BLC002 HA 010 HA 030 | ワンピース | 2m | |
| BLC002 FA 010 R-040 | フックA | 3m | |
- 操作は簡単、シンプルな構造。
- ダンボール、レジャー用品、日曜大工などの手軽な軽負荷用に最適。
※キトーベルトラッシング BLC002（カムバックル式）ラウンドタイプ
- ベルト幅：25mm
- 製品破断強度：200kgf
- ラウンドタイプの場合は、ベルト端末が丸型カットとなります。
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
端末組合せ例
| 製品記号 | 端末仕様 | ベルト長さ | |
|---|---|---|---|
| 固定側 | 調整側 | ||
| BLC002 R-040 | フラットフック付ラウンドタイプ | 4m | - |
- 操作は簡単、シンプルな構造。
- ダンボール、レジャー用品、日曜大工などの手軽な軽負荷用に最適。
キトーベルトラッシング BLC010（カムバックル式）
- ベルト幅：35mm
- 破断荷重：10kN
- 最大使用力：2.5kN（254kg）
諸元
※一例として代表的な形式・項目を掲載しています。詳しくはカタログでご確認ください。
端末組合せ例
| 製品記号 | 端末仕様 | ベルト長さ | |
|---|---|---|---|
| 固定側 | 調整側 | ||
| BLC010 ET 010 ET 040 | シボリ縫製 | 1m | 3m |
| BLC010 HA 010 HA 040 | ワンピース | 2m | |
| BLC010 NP 010 NP 030 | フックA | 3m | |
| BLC010 R-040 | フラットフック付ラウンドタイプ | 3m | - |
-
ベルトが幅広でピッタリフィット。
-
輸送車内の定形的荷物、転倒防止、荷くずれ防止に最適。
製品マニュアルの
ダウンロードはこちら
ダウンロードはこちら
カタログはこちら
端末カナグの寸法
- ベルトの端末に取り付けるカナグの寸法です。
- 製品破断強度は、その構成する部品の中の最も低い破断強度と同一になります。
- 特殊カナグについては、別途お問い合せください。
- 環境に配慮しためっきの採用により、一部の製品では端末カナグのめっき色が写真と異なる場合があります。
| 記号 | HA（mm） | ||||
|---|---|---|---|---|---|
| 005 | 010 | 020 | 030 | 050 | |
| 破断荷重（kN） | 5 | 10 | 20 | 30 | 50 |
| A | 25 | 26 | 36 | 52 | 52 |
| B | 5 | 7 | 9 | 11 | 13 |
| C | 17 | 20 | 23 | 28 | 28 |
| D | 15 | 15 | 20 | 25 | 25 |
| P | 45 | 55 | 70 | 75 | 80 |
| 記号 | HE（mm） |
|---|---|
| 005 | |
| 破断荷重（kN） | 5 |
| A | 27 |
| B | 8 |
| C | 12 |
| D | 20 |
| P | 48 |
| 記号 | HF（mm） |
|---|---|
| 010 | |
| 破断荷重（kN） | 10 |
| A | 27 |
| D | 19 |
| S | 13 |
| T | 4 |
| P | 73 |
| 記号 | HS（mm） |
|---|---|
| 005 | |
| 破断荷重（kN） | 5 |
| A | 26 |
| B | 10 |
| C | 26 |
| D | 28 |
| P | 99 |
| 記号 | SB（mm） | ||
|---|---|---|---|
| 005 | 020 | 050 | |
| 破断荷重（kN） | 5 | 20 | 50 |
| A | 25 | 36 | 52 |
| D | 15 | 20 | 25 |
| S | 10 | 15 | 23 |
| T | 3.2 | 4.5 | 6 |
| P | 70 | 95 | 120 |
| 記号 | SC（mm） | ||
|---|---|---|---|
| 005 | 020 | 050 | |
| 破断荷重（kN） | 5 | 20 | 50 |
| A | 25 | 36 | 52 |
| D | 15 | 20 | 25 |
| S | 10 | 15 | 23 |
| T | 3.2 | 4.5 | 6 |
| P | 70 | 95 | 120 |

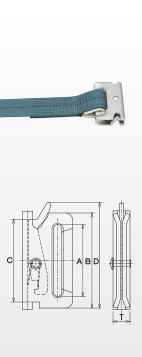

| 記号 | FA（mm） | |||
|---|---|---|---|---|
| 005 | 015 | 020 | 030 | |
| 破断荷重（kN） | 5 | 15 | 20 | 30 |
| A | 25 | 49 | 36 | 52 |
| B | 24 | 41 | 35 | 50 |
| C | 9 | 22 | 15 | 18 |
| D | 8 | 15 | 12 | 18 |
| T | 3.2 | 4.5 | 5 | 6 |
| P | 35 | 63.5 | 50 | 60 |
| 記号 | KH（mm） | |||
|---|---|---|---|---|
| 005 | 010 | 020 | 030 | |
| 破断荷重（kN） | 5 | 10 | 20 | 30 |
| A | 25 | 26 | 36 | 52 |
| B | 4 | 5 | 6 | 8 |
| C | 33 | 38 | 48 | 61 |
| D | 15 | 15 | 20 | 25 |
| P | 35 | 40 | 50 | 70 |
| 記号 | DR（mm） | ||||
|---|---|---|---|---|---|
| 005 | 010 | 020 | 030 | 050 | |
| 破断荷重（kN） | 5 | 10 | 20 | 30 | 50 |
| A | 25 | 26 | 36 | 52 | 60 |
| B | 4 | 5 | 6 | 8 | 13 |
| C | 10 | 10 | 15 | 20 | 5 |
| P | 24 | 27 | 33 | 45 | 53 |
| 記号 | NP（mm） | |
|---|---|---|
| 020 | 030 | |
| 破断荷重（kN） | 15 | 15 |
| A | 36 | 52 |
| B | 68 | 68 |
| C | 60 | 60 |
| D | 76 | 76 |
| T | 13 | 13 |
| 記号 | TH（mm） |
|---|---|
| 030 | |
| 破断荷重（kN） | 30 |
| A | 13 |
| D | 25 |
| S | 19 |
| T | 6 |
| P | 94 |
| 記号 | TS（mm） | |
|---|---|---|
| 030 | 050 | |
| 破断荷重（kN） | 30 | 50 |
| A | 51.5 | 51.5 |
| D | 25 | 25 |
| S | 23 | 23 |
| T | 6 | 6 |
| P | 129 | 149 |

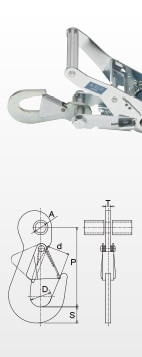

| 記号 | SH（mm） |
|---|---|
| 050 | |
| 破断荷重（kN） | 50 |
| A | 50 |
| D | 25 |
| S | 23 |
| T | 6 |
| P | 120 |
製品マニュアルの
ダウンロードはこちら
ダウンロードはこちら
カタログはこちら
オプション
車載用オプション ロープタイオフ（BNR形）
- ベルト幅：50mm
- 製品破断強度：1.5tf
車載用オプション ビームソケット（BBS形）
車輌内の荷押え、荷分けなどに角材を使用する際のラッシングレールとの連結カナグです。
車載用オプション エアカーゴフィッティング（BAF形）
- 製品破断強度：500kgf
航空貨物などの規定のあるレールに取り付けるラッシングカナグです。
車載用オプション アンカープレート（BAP形）
- 製品破断強度：500kgf
車輌内でオートバイ、ジェットスキーなどにエアカーゴフィッティングを使用する際のスマートなベースカナグです。
保護コーナー（BRC形）
荷物の角によるベルトの損傷・磨耗を防止します。シャープな角にベルトを掛ける場合には必ず保護コーナーをご使用ください。
バックルシート（BBC形）
ラチェットバックルの金属底部で荷物を傷つける恐れがある場合は、バックルシートをご活用ください。
ETホルダー
トラックのロープフックからの脱落を防止します。端末ET仕様の必需品で作業性がアップします。
